Złączka szynowa z bezpiecm ciemnobeżowa WSI 6/LD 10-36V LLC | 1119840000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1094448

EAN

4032248900930

Kod Producenta

1119840000

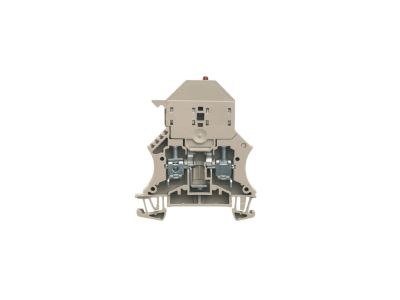

Złączka szynowa z bezpiecm ciemnobeżowa WSI 6/LD 10-36V LLC

Informacja o Produkcie

Opakowanie zbiorcze zawiera 10 szt.

Opis i Kluczowe Cechy

Złączka szynowa z wbudowanym bezpiecznikiem z serii W, symbol WSI 6/LD (nr kat. 1119840000), przeznaczona do montażu na szynie DIN. Przekrój przyłączeniowy 6 mm² i zakres napięcia 10-36 V DC (LLC) pozwalają na bezpieczne zasilanie i ochronę obwodów sterowania. Kolor ciemnobeżowy. Złącze śrubowe zapewnia pewność połączenia.

Przekrój przyłączeniowy 6 mm²: Umożliwia podłączenie przewodów o średniej średnicy z zachowaniem niskiej rezystancji styku, co przekłada się na stabilną pracę bez strat mocy.
Zakres napięcia 10-36 V: Przeznaczona do obwodów niskiego napięcia stałego, typowych w systemach automatyki, sterowników PLC i zasilania awaryjnego.
Wbudowany bezpiecznik: Zapewnia ochronę zwarciową i przeciążeniową odbiornika lub gałęzi obwodu, zwiększając bezpieczeństwo instalacji.
Złącze śrubowe: Gwarantuje trwałe, łatwe do kontroli połączenie elektryczne, odporne na wibracje i rozluźnienie.
Montaż na szynie DIN TH35: Umożliwia szybki i uporządkowany montaż w rozdzielnicy lub szafie sterowniczej.

Zgodność z Normami

Złączka szynowa z bezpiecznikiem spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z standardami branżowymi dla aparatury modułowej niskiego napięcia.

Zastosowanie

Listwa bezpiecznikowa WSI 6/LD znajduje zastosowanie w instalacjach niskonapięciowych, gdzie wymagane jest indywidualne zabezpieczenie obwodu sterowania lub zasilania.

Zabezpieczenie obwodów sterowania w szafach automatyki przemysłowej (np. zasilanie przekaźników, styczników, czujników).
Ochrona gałęzi zasilania w systemach oświetlenia awaryjnego lub sygnalizacji.
Wykorzystanie w rozdzielnicach niskiego napięcia jako punkt przyłączeniowy z bezpiecznikiem dla urządzeń 10-36 V DC.
Stosowanie w małych instalacjach sterowania bramami, roletami, systemami dostępu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania.

Złączkę należy zamontować na szynie TH35 (DIN). Przewody podłączyć do zacisków śrubowych z zachowaniem odpowiedniego momentu dokręcania (zgodnie z instrukcją). Przekrój przewodów dobrać do obciążenia prądowego – dla tego modelu maksymalny przekrój to 6 mm².

Wymianę wkładki bezpiecznikowej przeprowadzać przy odłączonym napięciu. Używać wyłącznie bezpieczników o parametrach zgodnych z oznaczeniem na obudowie.

FAQ

Jaki typ bezpiecznika jest stosowany w tej złączce? Producent przewidział miejsce na wkładkę bezpiecznikową (topikową) – szczegółowe dane (prąd znamionowy, wymiary) znajdują się na etykiecie produktu lub w karcie katalogowej.
Czy złączka jest przystosowana do napięcia sieciowego 230 V? Nie, zakres napięcia wynosi 10-36 V DC (LLC). Nie stosować w obwodach sieciowych.
Jaki stopień ochrony ma ta złączka? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej, stąd typowy stopień ochrony IP20 w stanie zamontowanym. Dokładne dane znajdują się w dokumentacji producenta.
