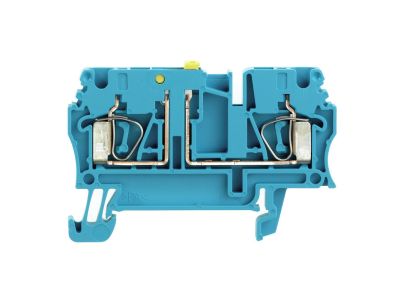

Złączka szynowa rozłączalno-pomiarowa ZTR 2.5 BL | 8731710000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa ZTR 2.5 BL (indeks 8731710000) to funkcjonalny element aparatury modułowej przeznaczony do szybkiego odłączania obwodów oraz przeprowadzania pomiarów napięcia i prądu bez naruszania połączeń. Jej kompaktowa konstrukcja umożliwia montaż na szynie TH35, co zapewnia oszczędność miejsca w standardowych rozdzielnicach.

• Rozłączalność: Umożliwia bezpieczne odłączenie obwodu bez demontażu całej złączki – przydatne przy serwisie i modyfikacjach instalacji.
• Pomiarowa (test point): Specjalne gniazdo pomiarowe pozwala na bezpieczne podłączenie miernika (woltomierza, amperomierza) bez odkręcania przewodów.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach i szafach sterowniczych – szybki i pewny montaż bez narzędzi.
• Kompaktowa budowa: Zajmuje minimalną ilość miejsca na szynie, co ułatwia projektowanie ciasnych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka ZTR 2.5 BL sprawdza się wszędzie tam, gdzie wymagana jest szybka diagnostyka i serwisowanie obwodów bez przerywania pracy całej instalacji.

• Pomiar napięcia i prądu w rozdzielnicach głównych i podrzędnych.
• Odłączanie obwodów do celów konserwacyjnych i modernizacyjnych.
• Zastosowanie w automatyce budynkowej – testowanie torów sygnałowych.
• Punkt pomiarowy w układach sterowania styczników i przekaźników.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Złączkę należy zamontować na szynie TH35 zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania śrub zaciskowych należy dobrać do obciążenia – zalecamy przestrzeganie wartości podanych w karcie katalogowej.

FAQ

• Czy złączka posiada gniazdo pomiarowe? Tak, konstrukcja umożliwia bezpieczne podłączenie miernika bez odkręcania przewodu. Ułatwia to szybkie pomiary w trakcie eksploatacji.
• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewniany jest stopień ochrony IP20 przed wnikaniem ciał stałych.
• Czy montaż wymaga narzędzi? Montaż na szynie TH35 odbywa się ręcznie – złączkę wciska się na szynę bez użycia dodatkowych narzędzi. Demontaż wymaga podważenia zaczepu np. płaskim śrubokrętem.
