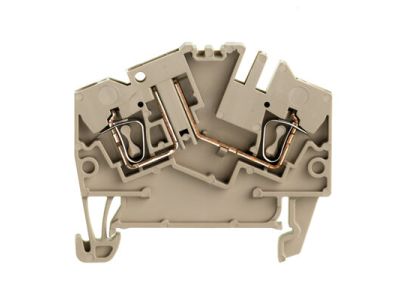

Złączka szynowa rozłączalno-pomiarowa ZTR 2.5-2/O.TNHE | 1779020000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa ZTR 2.5-2/O.TNHE o symbolu 1779020000 przeznaczona jest do montażu w rozdzielnicach na szynie TH35. Łączy funkcję rozłączania obwodu z możliwością podłączenia przyrządów pomiarowych, co ułatwia diagnostykę i serwisowanie instalacji. Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej.

• Funkcja rozłączalna: umożliwia bezpieczne odłączenie obwodu pomiarowego bez konieczności demontażu przewodów, co przyspiesza prace serwisowe.
• Przystosowanie do pomiarów: dedykowane gniazda lub zaciski pozwalają na szybkie podłączenie mierników (np. cęgów, multimetrów) bez zakłócania ciągłości obwodu.
• Montaż na szynie DIN: standardowa szerokość modułu zapewnia łatwy i stabilny montaż w rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja zgodna z systemem TN: oznaczenie TNHE wskazuje na przystosowanie do sieci typu TN-C, TN-S lub TN-C-S, co ułatwia dobór do istniejącej instalacji.
• Bezpieczeństwo użytkowania: izolowana obudowa i wyraźne oznakowanie styków minimalizują ryzyko pomyłki podczas podłączania.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa dotyczących aparatury modułowej montowanej na szynie DIN. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z normą niskonapięciową (LVD).

Zastosowanie

Złączka ZTR 2.5-2/O.TNHE sprawdza się w obwodach wymagających okresowego pomiaru parametrów lub szybkiego odłączania sekcji. Typowe zastosowania to:

• Rozłączanie obwodów pomiarowych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie liczników energii, przetworników lub przekaźników pomiarowych bez ingerencji w okablowanie.
• Tworzenie punktów kontrolnych w instalacjach przemysłowych i komercyjnych (np. w szafach sterowniczych maszyn).
• Separacja obwodów podczas prac serwisowych – umożliwia bezpieczne odcięcie zasilania przyrządów pomiarowych.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i sprawdzić brak jego obecności. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją techniczną producenta (nie została dostarczona – zaleca się stosowanie standardowych wartości dla złączek tego typu). Upewnij się, że wszystkie połączenia są dokręcone i zabezpieczone przed poluzowaniem.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony IP ma ta złączka? Producent nie podaje stopnia ochrony IP w nazwie ani w dostępnych danych. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada ochronę IP20 dla części przednich. Zalecamy montaż w obudowie o odpowiednim stopniu ochrony.
• Jaki jest tryb pracy styków – rozłączanie pod obciążeniem czy bezprądowe? Złączka przeznaczona jest do rozłączania obwodów pomiarowych, które zazwyczaj pracują przy małych prądach i napięciach. Nie jest to wyłącznik główny – zaleca się odłączanie bez obciążenia lub przy znikomym prądzie. W przypadku wątpliwości należy skonsultować się z dokumentacją techniczną producenta.
