Złączka szynowa rozłączalno-pomiarowa ZTL 6 | 1771800000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289358

EAN

4032248126620

Kod Producenta

1771800000

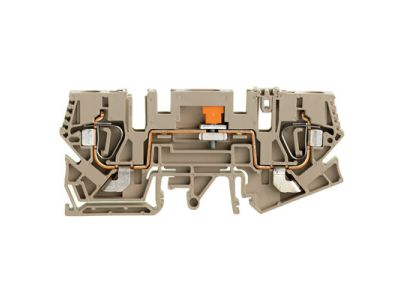

Złączka szynowa rozłączalno-pomiarowa ZTL 6

Informacja o Produkcie

Opakowanie zbiorcze zawiera 20 szt.

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa oznaczona symbolem 1771800000 (typ ZTL 6) przeznaczona jest do montażu na szynie. Łączy funkcję bezpiecznego rozłączania obwodów elektrycznych z możliwością wykonywania pomiarów bez konieczności demontażu przewodów. Jej konstrukcja ułatwia instalację i serwis w szafach sterowniczych oraz rozdzielnicach.

Funkcja rozłączalna: pozwala na szybkie i bezpieczne odcięcie zasilania w danym obwodzie, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
Możliwość pomiarów: dedykowane punkty pomiarowe umożliwiają podłączenie przyrządów pomiarowych bez naruszania połączeń przewodów.
Montaż na szynie TH35: standardowe mocowanie zatrzaskowe zapewnia stabilne osadzenie w rozdzielnicach i szafach sterowniczych.
Kompaktowa budowa: oszczędza miejsce w szafie, a oznaczenie ZTL 6 ułatwia identyfikację w systemie katalogowym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w typowych warunkach pracy aparatury modułowej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa ZTL 6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie odłączanie obwodów oraz wykonywanie pomiarów kontrolnych.

W szafach sterowniczych i rozdzielnicach przemysłowych – do rozłączania obwodów podczas konserwacji.
W systemach automatyki budynkowej – jako punkt pomiarowy do diagnostyki instalacji.
W tablicach rozdzielczych – umożliwia bezpieczne odcięcie zasilania wybranego odbiornika.
W laboratoriach i stanowiskach testowych – do szybkiego przełączania i pomiarów parametrów obwodów.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać odpowiednio do spodziewanego prądu obciążenia. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń.

FAQ

Czy złączka ZTL 6 umożliwia podłączenie miernika bez odłączania przewodów? Tak, konstrukcja rozłączalno-pomiarowa posiada dedykowane punkty pomiarowe, które pozwalają na bezpieczne przyłączenie urządzeń pomiarowych przy zachowaniu ciągłości obwodu.
Jaki jest stopień ochrony złączki? Producent nie podaje konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy (środowisko suche) można przyjąć ochronę IP20, jednak zaleca się montaż w obudowach o odpowiedniej klasie szczelności.
Czy złączkę można montować na szynie w dowolnej pozycji? Tak, zatrzaskowy mechanizm montażowy na szynie TH35 pozwala na instalację w dowolnej orientacji (pion/poziom) w granicach wytrzymałości mechanicznej szyny.
