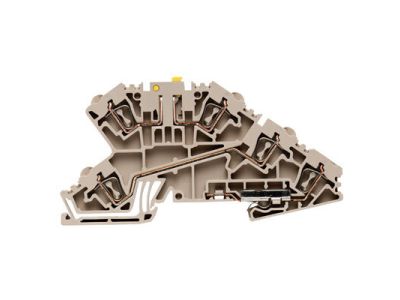

Złączka szynowa rozłączalno-pomiarowa ZDL 2.5/TR/DU/PE | 1743180000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa ZDL 2.5/TR/DU/PE (nr katalogowy 1743180000) to element przeznaczony do szybkiego i bezpiecznego podłączania przewodów o przekroju 2,5 mm² w rozdzielnicach elektrycznych. Konstrukcja umożliwia łatwe rozłączenie obwodu w celu wykonania pomiarów lub kontroli bez potrzeby demontażu całej szyny. Dzięki montażowi bezpośrednio na szynie TH35 (DIN) złączka oszczędza miejsce i ułatwia prowadzenie instalacji.

• Przekrój przewodu 2,5 mm²: zapewnia kompatybilność z typowymi przewodami stosowanymi w obwodach sterowania, pomiarów i sygnalizacji, umożliwiając pewne i trwałe połączenie.
• Funkcja rozłączalno-pomiarowa: pozwala na bezpieczne odłączenie odbiornika od szyny w celu wykonania pomiarów lub testów, bez ryzyka naruszenia ciągłości instalacji.
• Montaż na szynie TH35 (DIN): szybkie i stabilne osadzenie w rozdzielnicy, zgodne z standardami modułowej aparatury elektrycznej.
• Budowa z trwałego materiału izolacyjnego: zapewnia odporność na uszkodzenia mechaniczne i długą żywotność w warunkach przemysłowych oraz budynkowych.
• Oznaczenie TR/DU/PE: ułatwia identyfikację przeznaczenia złączki w systemie oznaczeń producenta.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z ogólnymi wymogami bezpieczeństwa obowiązującymi w branży elektrycznej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej. Konstrukcja i parametry są zgodne z technicznymi standardami stosowanymi w aparaturze modułowej montowanej na szynie DIN.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa ZDL 2.5/TR/DU/PE znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz tablicach rozdzielczych, gdzie konieczne jest szybkie odłączanie i pomiarowanie obwodów. Sprawdza się w instalacjach budynkowych, przemysłowych oraz w automatyce.

• Pomiar natężenia prądu i napięcia w obwodach bez przerywania ciągłości szyny zbiorczej.
• Rozłączanie poszczególnych odbiorników podczas prób i testów w szafach sterowniczych.
• Tworzenie punktów kontrolnych w instalacjach automatyki budynkowej (systemy BMS).
• Sygnalizacja i sterowanie w rozdzielnicach oświetleniowych i siłowych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Element należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Przekrój przewodu powinien być dobrany do obciążenia prądowego obwodu – dla złączki przewidziano przewody o przekroju 2,5 mm². Moment dokręcania śrub zaciskowych oraz długość odizolowania przewodu należy przyjąć zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić pewność połączeń mechanicznych i elektrycznych.

FAQ

• Czy złączka nadaje się do przewodów 2,5 mm²? Tak, jest dedykowana do przewodów o przekroju 2,5 mm². W przypadku innych przekrojów należy sprawdzić dopuszczalny zakres w dokumentacji technicznej.
• Jaki stopień ochrony ma złączka? Standardowo dla aparatury modułowej montowanej w rozdzielnicach wewnętrznych przyjmuje się stopień ochrony IP20. Konkretna wartość dla tego modelu nie została podana, dlatego zaleca się montaż w suchych pomieszczeniach.
• Czy złączka może być stosowana w obwodach prądu przemiennego i stałego? Zastosowanie w obwodach DC oraz AC jest możliwe, jednak przed użyciem należy sprawdzić parametry znamionowe napięcia i prądu w dokumentacji technicznej producenta.
