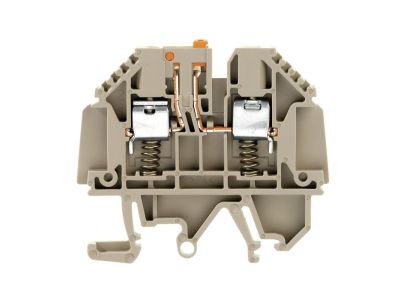

Złączka szynowa rozłączalno-pomiarowa WTR4 SL/EN STB | 7910390000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR4 SL/EN STB (symbol 7910390000) to komponent przeznaczony do montażu na szynie TH35. Łączy funkcję rozłącznika umożliwiającego bezpieczne odcięcie obwodu z możliwością podłączenia urządzeń pomiarowych bez konieczności demontażu przewodów. Produkt dedykowany do instalacji w rozdzielnicach i szafach sterowniczych.

• Funkcja rozłączalna: umożliwia bezpieczne odłączenie obwodu podczas prac serwisowych i konserwacyjnych, eliminując ryzyko porażenia przy ingerencji w instalację.
• Funkcja pomiarowa: zintegrowane punkty pomiarowe ułatwiają szybkie podłączenie sond miernika do diagnostyki napięcia, prądu lub mocy bez przerywania pracy obwodu.
• Montaż na szynie TH35: standardowa instalacja w rozdzielnicach modułowych – szybki i pewny montaż zgodny z systemem DIN.
• Oznaczenie serii WTR4 SL/EN STB: jednoznaczna identyfikacja modelu i wariantu, ułatwiająca dobór i zamówienie.
• Bezpieczna konstrukcja: rozłączalny mechanizm zapobiega przypadkowemu dotknięciu części pod napięciem, a obudowa izolacyjna zwiększa ochronę użytkownika.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Zgodny z ogólnymi standardami branżowymi dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie odcięcie obwodu oraz możliwość przeprowadzenia pomiarów bez ingerencji w stałe połączenia.

• Rozłączanie obwodów podczas prac konserwacyjnych i serwisowych w rozdzielnicach.
• Podłączenie mierników do pomiaru napięcia, prądu lub mocy w szafach sterowniczych.
• Automatyka budynkowa – monitorowanie parametrów obwodów w systemach zarządzania energią.
• Zabezpieczenie odbiorników przed niekontrolowanym załączeniem poprzez wyraźne odcięcie zasilania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Moment dokręcania śrub zaciskowych należy dobrać zgodnie z dokumentacją producenta. Przekrój podłączanych przewodów musi być odpowiedni do obciążenia – dobór zgodny z normami instalacyjnymi.

FAQ

• Czy złączka umożliwia podłączenie miernika pod napięciem? Złączka posiada punkty pomiarowe zaprojektowane z myślą o bezpiecznym podłączaniu sond. Pomiary pod napięciem mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami i przy zachowaniu środków ostrożności. W każdym przypadku zaleca się odłączenie obwodu przed ingerencją.
• Jaki jest stopień ochrony IP? Producent nie podał konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem).
• Do jakiej szyny montowana jest złączka? Złączka przeznaczona jest do montażu na standardowej szynie TH35 (DIN), stosowanej w rozdzielnicach modułowych i szafach sterowniczych.
