Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB | 1905100000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289347

EAN

4032248523351

Kod Producenta

1905100000

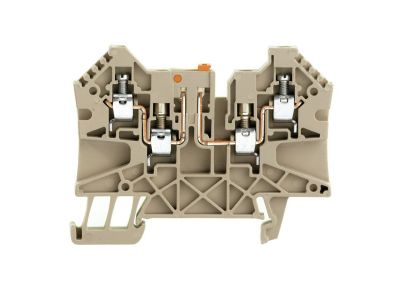

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB

Informacja o Produkcie

Opakowanie zbiorcze zawiera 50 szt.

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB (nr kat. 1905100000) to komponent przeznaczony do szybkiego odłączania obwodów oraz wykonywania pomiarów kontrolnych bez konieczności demontażu przewodów. Dzięki kompaktowej konstrukcji i montażowi na szynie TH35 (DIN) stanowi elastyczne rozwiązanie w rozdzielnicach i szafach sterowniczych.

Funkcja rozłączalna: Umożliwia bezpieczne odłączenie przewodu w celu izolacji obwodu lub prac serwisowych bez użycia narzędzi.
Funkcja pomiarowa: Dedykowane zaciski pozwalają na podłączenie miernika i wykonanie pomiarów napięcia, prądu czy rezystancji bez zakłócania pracy instalacji.
Montaż na szynie TH35: Zgodna ze standardem DIN, zapewnia szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych.
Kompaktowa budowa: Oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowanie i dostęp do pozostałych elementów.
Niezawodne połączenie: Konstrukcja zapewnia stabilny i powtarzalny kontakt elektryczny przy każdym rozłączeniu i ponownym połączeniu.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich oraz posiada certyfikat CE potwierdzający zgodność z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest szybkie odłączanie obwodów oraz możliwość wykonywania pomiarów bez demontażu przewodów.

W rozdzielnicach głównych i podrozdzielnicach do izolowania obwodów podczas prac serwisowych i pomiarowych.
W szafach sterowniczych do odłączania czujników, aktuatorów lub innych odbiorników w celu diagnostyki.
W instalacjach tymczasowych, gdzie często zmienia się konfiguracja obwodów.
Jako punkt pomiarowy w obwodach niskiego napięcia (np. 230/400 V), umożliwiający szybki dostęp do pomiarów bez przerywania pracy instalacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN), zachowując zalecany przez producenta moment dokręcania śrub zaciskowych. Przekrój przewodów należy dobrać do przewidywanego obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

Czy złączkę można rozłączać pod obciążeniem? Nie – złączka WTR 4/ZZ STB jest przeznaczona do rozłączania wyłącznie w stanie bezprądowym. Przed manipulacją należy odłączyć napięcie.
Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
Jaki jest stopień ochrony (IP) złączki? Producent nie podaje stopnia ochrony. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowo zapewnione jest środowisko o stopniu ochrony co najmniej IP20.
