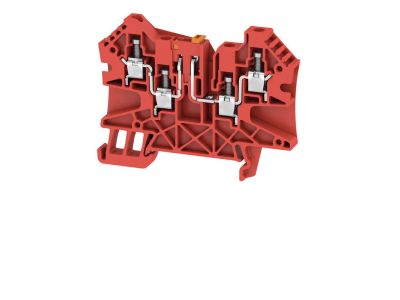

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ RT | 1361900000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ RT (symbol 1361900000) to element aparatury modułowej przeznaczony do montażu w rozdzielnicach. Łączy funkcję odłączania obwodu z możliwością podłączenia urządzeń pomiarowych, co ułatwia diagnostykę i konserwację instalacji bez konieczności demontażu przewodów.

• Funkcja rozłączalna: Dzięki wbudowanemu mechanizmowi rozłącznemu umożliwia bezpieczne odcięcie napięcia w obwodzie przed pracami serwisowymi, eliminując ryzyko przypadkowego załączenia.
• Możliwość pomiarów: Specjalna konstrukcja pozwala na łatwe podłączenie cęgów prądowych lub sond pomiarowych bez ingerencji w okablowanie – przyspiesza diagnostykę w szafach sterowniczych.
• Montaż na szynie TH35: Standardowa szerokość modułu, kompatybilna z typowymi rozdzielnicami i szafami sterowniczymi, co ułatwia integrację z istniejącą aparaturą.
• Zaciski śrubowe: Solidne połączenie przewodów o przekroju dostosowanym do prądu obwodu zapewnia niską rezystancję styku i trwałość mechaniczną.
• Kompaktowa obudowa: Wykonana z materiałów izolacyjnych o podwyższonej odporności termicznej, gwarantująca bezpieczną pracę w warunkach przemysłowych.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla aparatury modułowej montowanej na szynie DIN oraz posiada oznaczenie CE. Spełnia standardy bezpieczeństwa obowiązujące w instalacjach niskiego napięcia.

Zastosowanie

Złączka rozłączalno-pomiarowa sprawdza się wszędzie tam, gdzie konieczne jest szybkie odłączanie obwodów oraz wykonywanie pomiarów kontrolnych bez naruszania okablowania:

• Jako element odłączający w obwodach sterowania silników, oświetlenia czy gniazd.
• Do podłączania urządzeń pomiarowych (mierniki, cęgi) w szafach rozdzielczych podczas serwisu i przeglądów.
• W rozdzielnicach przemysłowych i budynkowych, gdzie wymagana jest elastyczność przy modernizacjach.
• Jako punkt rozdziału obwodów w układach automatyki – umożliwia szybkie odizolowanie fragmentu instalacji.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać do zacisków śrubowych zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania (zwykle 0,5–1,0 Nm). Przekrój przewodów dobrać do prądu obciążenia – w razie wątpliwości skonsultować z projektantem instalacji. Po zamontowaniu sprawdzić poprawność działania mechanizmu rozłącznego.

FAQ

• Czy złączka posiada podświetlenie lub sygnalizację LED? Nie, w standardowym wykonaniu nie ma wbudowanego podświetlenia. Stan rozłączenia można sprawdzić wzrokowo (widoczna szczelina styków) lub za pomocą miernika.
• Jaki stopień ochrony IP ma złączka? Podobnie jak większość aparatury modułowej montowanej wewnątrz rozdzielnic, złączka ma stopień ochrony IP20 – chroni przed dotknięciem palcem, ale nie jest odporna na wilgoć i kurz. Wymaga montażu w obudowie o wyższym IP.
• Czy złączkę można używać jako wyłącznika głównego? Złączka pełni funkcję odłącznika (rozłącznika) – nadaje się do bezpiecznego odcinania obwodu w stanie bezprądowym lub przy niewielkich prądach. Nie jest przeznaczona do wyłączania prądów roboczych ani zwarciowych – do tego celu należy stosować wyłączniki kompaktowe lub bezpieczniki.
