Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ BL | 1193450000 Weidmuller

Opis i Kluczowe Cechy

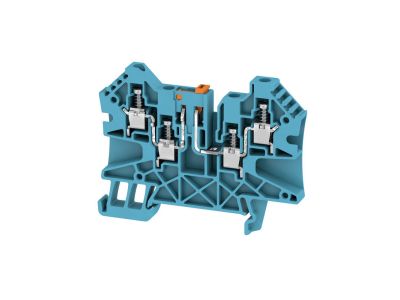

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ BL (symbol 1193450000) to element przeznaczony do montażu na szynie TH35, łączący funkcję rozłączania obwodów z możliwością wykonywania pomiarów. Kolor niebieski ułatwia szybką identyfikację w rozdzielnicy. Dzięki konstrukcji rozłączalno-pomiarowej umożliwia bezpieczne odłączanie przewodów oraz podłączanie przyrządów pomiarowych bez konieczności demontażu całego układu.

• Funkcja rozłączno-pomiarowa: pozwala na bezpieczne odłączanie obwodów podczas prac serwisowych oraz wygodne podłączanie mierników, co przyspiesza diagnostykę i konserwację instalacji.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach modułowych, oszczędza czas instalacji i ułatwia rozbudowę.
• Kolor niebieski: intuicyjne oznaczenie wizualne, które pomaga odróżnić złączkę od innych elementów w rozdzielnicy, redukując ryzyko pomyłki podczas obsługi.
• Kompaktowa budowa: zajmuje niewiele miejsca na szynie, co pozwala na efektywne zagospodarowanie przestrzeni w rozdzielnicy.
• Uniwersalne zastosowanie: dedykowana do obwodów sterowniczych, sygnalizacyjnych i pomiarowych w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Złączka szynowa WTR 4/ZZ BL spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jej zgodność z zasadami bezpieczeństwa i kompatybilności w instalacjach elektrycznych.

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączenie obwodu lub wykonanie pomiarów bez ingerencji w pozostałą część instalacji.

• Odłączanie obwodów sterowniczych w rozdzielnicach przemysłowych podczas prac konserwacyjnych.
• Podłączanie przyrządów pomiarowych (multimetrów, analizatorów) do celów diagnostyki i testowania.
• Tworzenie punktów pomiarowych w szafach sterowniczych i rozdzielczych w systemach automatyki budynkowej.
• Sygnalizacja i separacja obwodów w instalacjach wymagających okresowej kontroli parametrów.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy i upewnić się, że obwód jest pozbawiony napięcia. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz wymagań technicznych obwodu. Momenty dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (jeśli dostępna). Po zakończeniu montażu należy sprawdzić poprawność połączeń i izolacji przed ponownym załączeniem napięcia.

FAQ

• Czy złączka WTR 4/ZZ BL jest podświetlana? Nie, model ten nie posiada podświetlenia – przeznaczony jest wyłącznie do rozłączania obwodów i podłączania przyrządów pomiarowych.
• Jaki jest stopień ochrony złączki? Typowy stopień ochrony dla aparatury montowanej wewnątrz rozdzielnic (na szynie TH35) to IP20, co oznacza ochronę przed dotknięciem palcami oraz ciałami stałymi o średnicy powyżej 12,5 mm. Dokładna wartość może być podana w dokumentacji technicznej producenta.
• Czy złączkę można stosować do odłączania obwodu pod obciążeniem? Złączka rozłączalno-pomiarowa przeznaczona jest przede wszystkim do odłączania obwodów w stanie bezprądowym (brak obciążenia) oraz do podłączania przyrządów pomiarowych. Nie jest to wyłącznik obciążeniowy – przed rozłączeniem należy odłączyć zasilanie.
