Złączka szynowa rozłączalno-pomiarowa WTR 4/ZR | 1905080000 Weidmuller

Opis i Kluczowe Cechy

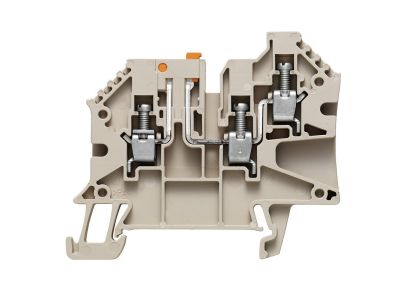

Złączka szynowa WTR 4/ZR (symbol 1905080000) to element łączeniowy przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych. Jej konstrukcja łączy funkcję rozłączalną – umożliwia bezpieczne odłączenie toru prądowego bez konieczności demontażu przewodów – oraz pomiarową, pozwalającą na podłączenie przyrządów kontrolno-pomiarowych (np. cęgów lub sond) bez naruszania połączeń.

• Funkcja rozłączalna: umożliwia szybkie odłączenie obwodu w celach serwisowych lub diagnostycznych bez ingerencji w pozostałą część instalacji.
• Funkcja pomiarowa: dedykowane miejsce do podłączenia miernika umożliwia wykonywanie pomiarów prądu i napięcia bez demontażu izolacji i bez przerywania pracy obwodu.
• Montaż na szynie DIN: standardowy system mocowania (TH35) zapewnia szybki i pewny montaż w rozdzielnicach modułowych.
• Kompaktowa budowa: oszczędność miejsca w rozdzielnicy, łatwe oznaczanie i identyfikacja przyłączy.
• Zgodność z techniką łączeniową: przeznaczona do przewodów o przekroju odpowiednim dla danego obciążenia (dobór zgodnie z projektem instalacji).

Zgodność z Normami

Złączka WTR 4/ZR spełnia wymagania europejskich norm dotyczących aparatury łączeniowej niskiego napięcia. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest możliwość szybkiego odłączenia obwodu oraz wykonywania pomiarów bez demontażu instalacji. Polecana do:

• rozdzielnic przemysłowych i komercyjnych, gdzie częste są prace serwisowe i diagnostyczne,
• układów sterowania i automatyki, w których konieczne jest okresowe sprawdzanie parametrów linii zasilającej,
• instalacji laboratoryjnych i testowych – do łatwego podłączania mierników i symulatorów,
• szaf sterowniczych w systemach HVAC, pompowniach i innych obiektach wymagających nadzoru parametrów elektrycznych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę mocuje się na szynie DIN TH35 przez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, stosując odpowiednie narzędzia do zaciskania. Moment dokręcania śrub przyłączeniowych musi być zgodny z dokumentacją techniczną producenta. Przekrój przewodów dobrać do maksymalnego prądu obciążenia przewidywanego w danym obwodzie.

FAQ

• Czy złączka umożliwia pomiar prądu bez przerywania obwodu? Tak, konstrukcja przewiduje miejsce do podłączenia cęgów pomiarowych lub sond, co pozwala wykonać pomiar bez demontażu przewodów i bez wyłączania zasilania (pod warunkiem zachowania zasad bezpieczeństwa).
• Czy złączka może być używana jako wyłącznik awaryjny? Złączka WTR 4/ZR jest przeznaczona do odłączania obwodu w celach serwisowych i pomiarowych, ale nie jest wyłącznikiem bezpieczeństwa ani rozłącznikiem izolacyjnym – nie należy stosować jej do odłączania obwodu pod obciążeniem.
• Jaka jest szerokość modułu złączki? Szerokość nie została podana w danych producenta. Wymiary należy sprawdzić w karcie katalogowej lub zmierzyć przed montażem, aby zapewnić odpowiednie dopasowanie w rozdzielnicy.
