Złączka szynowa rozłączalno-pomiarowa WTR 2.5/ZZ BL | 1039980000 Weidmuller

Opis i Kluczowe Cechy

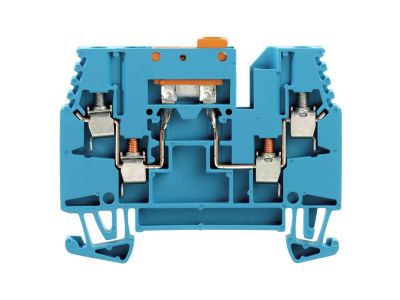

Złączka szynowa rozłączalno-pomiarowa WTR 2.5/ZZ BL (symbol 1039980000) to element do tworzenia rozłączalnych połączeń szynowych z możliwością podłączenia przewodów pomiarowych. Przeznaczona do przewodów o przekroju 2,5 mm², montowana na standardowej szynie TH35. Kolor niebieski ułatwia identyfikację wizualną w rozdzielnicy.

• Przekrój przewodów 2,5 mm²: umożliwia bezpieczne przyłączanie przewodów o typowym przekroju stosowanym w instalacjach niskiego napięcia.
• Funkcja rozłączalno-pomiarowa: pozwala na odłączenie obwodu oraz podłączenie przyrządów pomiarowych bez demontażu stałych przewodów.
• Kolor niebieski: ułatwia wizualne odróżnienie od innych złączek (np. w obwodach sterowniczych lub pomiarowych).
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Kompaktowa konstrukcja: nie zajmuje zbędnej przestrzeni w rozdzielnicy, umożliwiając uporządkowane prowadzenie przewodów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej stosowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie w instalacjach elektrycznych jako element umożliwiający bezpieczne odłączenie toru prądowego oraz wykonanie pomiarów kontrolnych.

• W rozdzielnicach głównych i podrozdzielnicach do separacji obwodów na potrzeby diagnostyki i serwisu.
• Do podłączania przewodów pomiarowych (np. watomierzy, mierników energii) bez konieczności ingerencji w stałe połączenia.
• W automatyce budynkowej jako punkt rozłączny dla obwodów sterowniczych i sygnalizacyjnych.
• W szafach sterowniczych do szybkiego odłączania poszczególnych torów podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż złączki musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Moment dokręcania zacisków oraz dobór przekroju przewodów należy wykonać zgodnie z dokumentacją techniczną producenta. Nie przekraczać maksymalnego przekroju przewodów podanego na obudowie.

FAQ

• Czy złączka jest podświetlana? Nie, złączka WTR 2.5/ZZ BL nie posiada podświetlenia – jest to standardowy element rozłączalno-pomiarowy bez diod LED.
• Jaki jest stopień ochrony? Produkt przeznaczony do montażu w rozdzielnicy; typowo osiąga stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy ≥1 mm). Dokładny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Czy złączka umożliwia rozłączanie pod obciążeniem? Złączka przeznaczona jest do rozłączania obwodu bez obciążenia (bezprądowo) oraz do celów pomiarowych. Nie jest wyłącznikiem obciążenia – przed rozłączeniem należy odłączyć napięcie.
