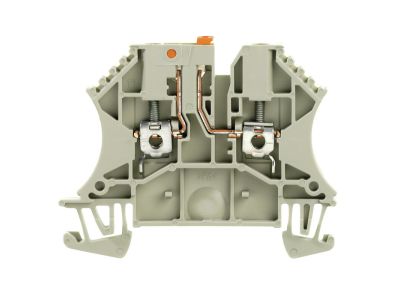

Złączka szynowa rozłączalno-pomiarowa WTR 2.5 STB2.3 | 1855620000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 2.5 STB2.3 o symbolu 1855620000 to profesjonalne urządzenie instalacyjne przeznaczone do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych. Dzięki funkcji rozłączania i możliwości podłączenia przyrządów pomiarowych umożliwia bezpieczne wykonywanie prac serwisowych i diagnostycznych bez demontażu przewodów.

• Funkcja rozłączalno-pomiarowa: Umożliwia odłączenie obwodu oraz podłączenie miernika bez ingerencji w instalację – przyspiesza diagnostykę i zwiększa bezpieczeństwo.
• Montaż na szynie TH35: Szybkie i stabilne mocowanie w standardowych rozdzielnicach modułowych – oszczędność czasu podczas instalacji.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca na szynie, co ułatwia zagospodarowanie przestrzeni w szafie sterowniczej.
• Niezawodne łączenie przewodów: Zaciski zapewniają pewny i trwały kontakt elektryczny, minimalizując ryzyko iskrzenia i przegrzewania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardy DIN stosowane w aparaturze modułowej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Złączka szynowa WTR 2.5 STB2.3 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest szybkie odłączanie obwodów oraz możliwość wykonywania pomiarów bez demontażu. Idealna do:

• Rozłączania obwodów odbiorników w celu bezpiecznej konserwacji i serwisu.
• Podłączania przyrządów pomiarowych (np. cęgowych mierników prądu) w celu diagnostyki instalacji.
• Realizacji punktów pomiarowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zastosowań w automatyce budynkowej i przemyśle – wszędzie tam, gdzie wymagane jest bezpieczne odseparowanie obwodu.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód nie jest pod napięciem. Złączkę montuje się na szynie TH35 (DIN), zatrzaskując ją w odpowiednim położeniu. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – w przypadku braku konkretnych wytycznych stosować standardowe wartości dla złączek szynowych (np. moment 0,5-0,8 Nm dla przewodów 2,5 mm²). Przewody należy odizolować na odpowiednią długość i mocno wkręcić w zaciski.

FAQ

• Czy produkt nadaje się do zastosowań przemysłowych? Tak, produkt zaprojektowany został z myślą o instalacjach przemysłowych oraz budynkowych, zgodnie z obowiązującymi normami.
• Jaki stopień ochrony IP ma ta złączka? Producent nie podał konkretnego stopnia IP dla tego modelu. Złączki szynowe montowane wewnątrz rozdzielnic mają zazwyczaj ochronę IP20 (ochrona przed dotykiem palcami i ciałami obcymi >12 mm). W przypadku montażu w innych warunkach należy stosować odpowiednie osłony.
• Czy złączka nadaje się do pracy w obwodach prądu stałego? Złączka szynowa jest elementem pasywnym i nie ma wewnętrznych elementów ograniczających rodzaj prądu. Dopuszczalność stosowania w obwodach DC zależy od prądu i napięcia znamionowego – ponieważ dane te nie zostały podane, zalecamy sprawdzenie karty katalogowej producenta przed montażem.
