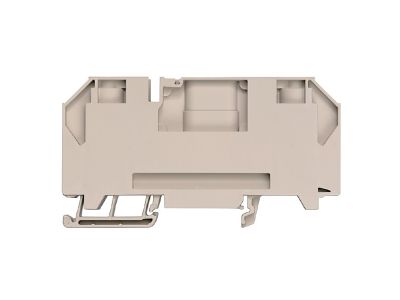

Złączka szynowa rozłączalno-pomiarowa WTL 35/1STB/WQV | 1925050000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTL 35/1STB/WQV (symbol 1925050000) to element aparatury modułowej łączący w jednej obudowie funkcję rozłącznika obwodu oraz punktu podłączenia dla urządzeń pomiarowych. Dzięki temu rozwiązaniu możliwe jest bezpieczne odłączanie odbiorników oraz wykonywanie pomiarów bez konieczności demontażu przewodów. Kompaktowa konstrukcja ułatwia montaż na szynie TH35 w standardowych rozdzielnicach.

• Funkcja rozłączalna: umożliwia bezpieczne odłączenie obwodu podczas prac serwisowych lub konserwacyjnych bez ryzyka przypadkowego zwarcia.
• Funkcja pomiarowa: dedykowane gniazda lub złącza pomiarowe pozwalają na szybkie podłączenie mierników, cęgów lub sond, co usprawnia diagnostykę i kontrolę parametrów sieci.
• Montaż na szynie TH35: standardowy system zatrzaskowy zapewnia stabilne osadzenie w rozdzielnicy oraz łatwą wymianę bez użycia narzędzi.
• Kompaktowa obudowa: niewielkie wymiary oszczędzają miejsce w szafie sterowniczej, umożliwiając gęstsze rozmieszczenie aparatury.
• Uniwersalne zastosowanie: przeznaczona do obwodów sterowniczych i zasilających w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności. Montaż i użytkowanie należy przeprowadzać zgodnie z wytycznymi producenta oraz obowiązującymi przepisami.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WTL 35/1STB/WQV sprawdza się w wielu scenariuszach wymagających zarówno odłączania obwodów, jak i wykonywania pomiarów kontrolnych. Dzięki połączeniu dwóch funkcji redukuje liczbę elementów w szafie i zwiększa bezpieczeństwo obsługi.

• Rozłączanie obwodów sterowniczych i zasilających podczas prac konserwacyjnych i serwisowych w szafach rozdzielczych.
• Podłączanie mierników uniwersalnych, cęgów prądowych lub sond napięciowych do diagnostyki i monitorowania parametrów sieci.
• Punkt odłączenia dla bezpieczeństwa pracowników w instalacjach przemysłowych (zgodnie z zasadami lockout/tagout).
• Element przyłączeniowy w automatyce budynkowej – do rozdzielania obwodów sterowania oświetleniem, wentylacją lub innymi odbiornikami.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie i zabezpiecz przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, stosując odpowiednie narzędzia i moment dokręcania zacisków według dokumentacji producenta. Przekrój przewodów dobrać do przewidywanego obciążenia prądowego. Po montażu sprawdzić poprawność połączeń i izolacji przed ponownym włączeniem napięcia.

FAQ

• Czy złączkę można stosować do odłączania obwodów pod obciążeniem? Złączka rozłączalno-pomiarowa przeznaczona jest do rozłączania obwodów w stanie bezprądowym lub przy minimalnym obciążeniu (zgodnie z kategorią użytkowania określoną w karcie katalogowej). Nie jest wyłącznikiem nadprądowym ani bezpiecznikiem – w przypadku konieczności odłączania pod obciążeniem należy stosować odpowiednią aparaturę łączeniową. Zawsze odłączaj napięcie przed manipulacją przy złączce.
• W jaki sposób podłącza się miernik do funkcji pomiarowej? Złączka posiada zintegrowane złącza pomiarowe (np. gniazda bezpieczne 4 mm) umożliwiające bezpośrednie podłączenie sond miernika. Dzięki temu pomiar napięcia, prądu lub rezystancji można wykonać bez odłączania przewodów i zakłócania ciągłości obwodu. Szczegóły dotyczące lokalizacji i parametrów złączy znajdują się w dokumentacji technicznej producenta.
• Jakie są dopuszczalne przekroje przewodów dla tej złączki? Dokładne wartości przekrojów, długości odizolowania oraz typy końcówek określa karta katalogowa producenta (nr symbolu 1925050000). W przypadku jej braku zaleca się dobór przewodów zgodnie z obciążalnością prądową dla danego przekroju oraz wymogami norm instalacyjnych. W razie wątpliwości skontaktuj się z dostawcą w celu uzyskania pełnej specyfikacji.
