Złączka szynowa rozłączalno-pomiarowa WTD 6 SL O.STB | 1238920000 Weidmuller

Opis i Kluczowe Cechy

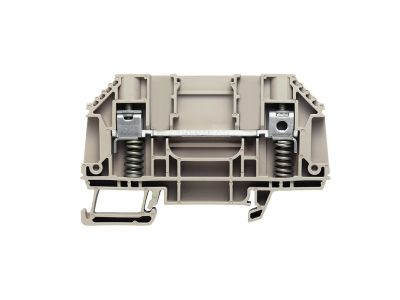

Złączka szynowa rozłączalno‑pomiarowa WTD 6 SL O.STB (symbol 1238920000) to element przeznaczony do montażu na szynie TH35, który łączy funkcję bezpiecznego rozłączania obwodu z możliwością podłączenia przyrządów pomiarowych. Dzięki kompaktowej konstrukcji oszczędza miejsce w rozdzielnicy, a jej budowa ułatwia szybki dostęp do punktu pomiarowego bez konieczności demontażu przewodów.

• Funkcja rozłączna: umożliwia bezpieczne odłączenie obwodu w celach serwisowych lub pomiarowych bez ingerencji w połączenia przewodów.
• Funkcja pomiarowa: dedykowane gniazdo lub zaciski pozwalają na podłączenie multimetru lub innego przyrządu bez przerywania pracy instalacji.
• Montaż na szynie TH35: szybkie i pewne mocowanie w standardowych rozdzielnicach modułowych.
• Kompaktowa obudowa: zajmuje pojedynczą jednostkę modułu, co pozwala na efektywne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Złączka spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja są zgodne z powszechnie uznawanymi standardami branżowymi w zakresie bezpieczeństwa i niezawodności.

Zastosowanie

Złączka szynowa rozłączalno‑pomiarowa znajduje zastosowanie wszędzie tam, gdzie potrzebny jest szybki dostęp do punktu pomiarowego przy jednoczesnym zachowaniu możliwości odłączenia obwodu bez naruszania połączeń.

• Rozłączanie obwodów w szafach sterowniczych podczas prac serwisowych i konserwacyjnych.
• Podłączanie przyrządów pomiarowych (multimetrów, analizatorów) do celów diagnostyki i monitorowania.
• Realizacja punktów pomiarowych w instalacjach automatyki budynkowej i przemysłowej.
• Wykorzystanie w układach, gdzie konieczne jest okresowe sprawdzanie parametrów bez przerywania ciągłości obwodu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest odłączony od źródła zasilania. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów dobrać do spodziewanego obciążenia, a moment dokręcania zacisków zachować zgodny z instrukcją. Bezwzględnie przestrzegać zasad bezpieczeństwa – przed rozpoczęciem prac odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy złączka jest podświetlana? Złączka nie jest wyposażona w podświetlenie – funkcje rozłączania i pomiaru realizowane są poprzez konstrukcję mechaniczną oraz dedykowane gniazda.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony nie został podany przez producenta w dostępnych danych. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 jako minimalny.
• Czy złączka umożliwia rozłączanie pod obciążeniem? Złączka jest przystosowana do rozłączania obwodów wyłącznie w stanie bezprądowym. Przed rozłączeniem należy odłączyć napięcie i upewnić się, że w obwodzie nie płynie prąd.
