Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI PE SW WO.DL | 2541360000 Weidmuller

Opis i Kluczowe Cechy

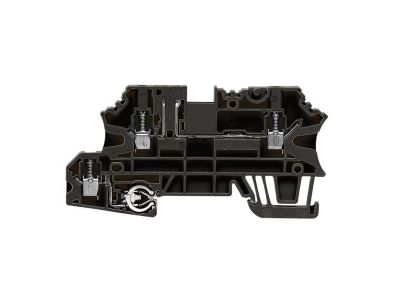

Złączka szynowa rozłączalno-pomiarowa oznaczona symbolem 2541360000 (typ WMF 2.5 DI PE SW WO.DL) przeznaczona jest do montażu na szynie DIN w rozdzielnicach. Jej konstrukcja łączy funkcję rozłączania obwodu z możliwością podłączenia przyrządów pomiarowych, co ułatwia diagnostykę i serwis instalacji. Dedykowana do przewodu ochronnego (PE) w kolorze czarnym (SW).

• Funkcja rozłączalno-pomiarowa: Pozwala na odcięcie obwodu oraz bezpieczne wykonanie pomiarów bez demontażu przewodów, co oszczędza czas i zwiększa bezpieczeństwo pracy.
• Przeznaczenie dla przewodu PE: Złączka dedykowana dla przewodu ochronnego, co ułatwia identyfikację i zgodność z zasadami oznaczania w instalacjach elektrycznych.
• Montaż na szynie TH35 (DIN): Standardowy sposób mocowania w rozdzielnicach i szafach sterowniczych zapewnia stabilność i łatwą rozbudowę systemu.
• Kompaktowa konstrukcja (szerokość modułu nie podana w źródle): Zajmuje minimalną przestrzeń na szynie, co pozwala na gęste zabudowanie aparatury modułowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Wykonany zgodnie z ogólnymi wymaganiami dla złączek szynowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI PE SW sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne odłączanie obwodów oraz wykonywanie pomiarów kontrolnych bez przerywania ciągłości instalacji na stałe.

• Rozłączanie przewodu ochronnego (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przyrządów pomiarowych (np. mierników rezystancji izolacji, cęgów) w trakcie przeglądów i diagnostyki.
• Stosowanie w układach automatyki budynkowej, gdzie wymagana jest czasowa separacja obwodów ochronnych.
• Jako element do szybkiego serwisowania obwodów bez konieczności odkręcania stałych połączeń.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Złączkę należy zatrzasnąć na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do obciążenia obwodu – dla przewodu PE stosuj przekrój zgodny z projektem instalacji. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów podawane są w dokumentacji technicznej produktu.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze czarnym, co ułatwia identyfikację i segregację w rozdzielnicy.
• Jaki jest stopień ochrony IP złączki? Producent nie podał konkretnej wartości w źródle. Złączki szynowe przeznaczone do montażu wewnątrz rozdzielnic mają zazwyczaj stopień ochrony IP20 (brak ochrony przed wilgocią, ochrona przed dotknięciem palcem). Do instalacji w środowiskach wilgotnych wymagana jest dodatkowa obudowa.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Jest to złączka rozłączalno-pomiarowa, która w stanie spoczynku przewodzi prąd (zwarta), a po rozłączeniu powoduje przerwę w obwodzie. Nie jest to styk przełączny – działa jak wyłącznik szeregowy dla przewodu PE.
