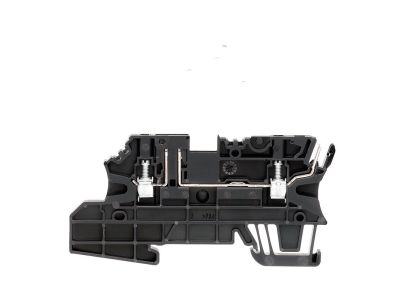

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI BLZ SW WO.DL | 1362930000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI BLZ SW WO.DL (symbol 1362930000) to element aparatury modułowej przeznaczony do bezpiecznego rozłączania obwodów oraz umożliwiający podłączenie sprzętu pomiarowego (np. amperomierza, woltomierza). Dzięki kompaktowej budowie i montażowi na szynie DIN TH35 sprawdza się w rozdzielnicach modułowych.

• Funkcja rozłączalno-pomiarowa: jednoczesne rozłączanie obwodu i dostęp do punktów pomiarowych bez ingerencji w okablowanie – zwiększa bezpieczeństwo obsługi.
• Przekrój przewodów do 2,5 mm²: dedykowany do typowych obwodów odbiorczych i sterowniczych w instalacjach niskiego napięcia.
• Wykonanie SW (czarny): łatwe oznaczenie kolorystyczne w rozdzielnicy – redukcja ryzyka pomyłek podczas montażu.
• Wersja WO.DL (bez dźwigni): oszczędność miejsca i prosta obsługa – idealna do zastosowań, gdzie nie jest wymagana ręczna blokada.
• Montaż na szynie DIN TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych – zgodny z branżowym standardem.

Zgodność z Normami

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI BLZ SW WO.DL została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczona do użytku w instalacjach budynkowych przemysłowych i mieszkaniowych, spełnia wymagania w zakresie bezpieczeństwa użytkowania i montażu.

Zastosowanie

Złączka znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozłączanie obwodów oraz wykonywanie pomiarów kontrolnych bez demontażu połączeń. Przeznaczona szczególnie do obwodów oświetleniowych, gniazd wtykowych, sterowania stycznikami i przekaźnikami.

• Rozłączanie obwodów pomiarowych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie mierników prądu i napięcia w celach diagnostycznych i kontrolnych.
• Bezpieczne odłączanie odbiorników podczas prac serwisowych.
• Stosowanie w szafach sterowniczych automatyki budynkowej.

Wskazówki Montażowe

Montaż i demontaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przewody podłączać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni przekrój (do 2,5 mm²) oraz moment dokręcania zacisków. Należy stosować przewody miedziane o izolacji odpowiedniej do napięcia roboczego instalacji. Przed włączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy złączka jest wyposażona w podświetlenie LED? Nie, wersja WMF 2.5 DI BLZ SW WO.DL nie posiada wbudowanego podświetlenia. Lampki sygnalizacyjne należy montować osobno, jeśli wymagane.
• Jaki stopień ochrony (IP) ma złączka? Złączka szynowa przeznaczona jest do montażu wewnątrz rozdzielnic modułowych, które zapewniają jej ochronę. Standardowo aparatura modułowa w szafie osiąga stopień ochrony IP20 (ochrona przed palcami i ciałami stałymi powyżej 12,5 mm). Nie jest odporna na wilgoć ani kurz – wymaga zabudowy.
• Czy złączka nadaje się do rozłączania obwodu pod obciążeniem? Nie. Złączka rozłączalno-pomiarowa przeznaczona jest wyłącznie do odłączania napięcia w stanie jałowym (bez obciążenia). Rozłączanie pod obciążeniem może prowadzić do uszkodzenia styków i awarii. Przed użyciem należy bezwzględnie odłączyć napięcie zasilania.
