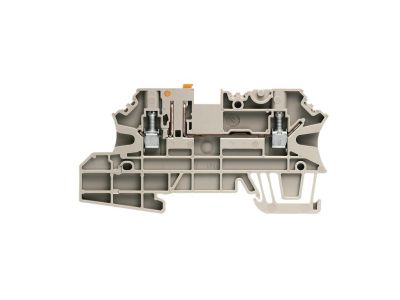

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI | 1143020000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI (symbol 1143020000) to element aparatury modułowej umożliwiający bezpieczne rozłączanie obwodu oraz podłączenie przyrządów pomiarowych (np. amperomierza czy woltomierza) bez konieczności demontażu przewodów. Dzięki maksymalnemu przekrojowi przewodu 2,5 mm² sprawdza się w instalacjach o umiarkowanym obciążeniu, gdzie wymagana jest szybka diagnostyka lub serwis. Konstrukcja przystosowana do montażu na szynie TH35 (DIN).

• Przekrój przewodu do 2,5 mm²: kompatybilność z typowymi przewodami stosowanymi w szafach sterowniczych i rozdzielnicach – łatwe podłączenie bez nadmiernego gięcia.
• Funkcja rozłączalna: umożliwia odłączenie obwodu dla celów serwisowych lub pomiarowych bez ingerencji w pozostałą część instalacji, zwiększając bezpieczeństwo pracy.
• Punkt pomiarowy: dedykowane gniazdo (np. 4 mm) do przyłączenia sond pomiarowych – szybkie sprawdzenie napięcia, prądu lub ciągłości obwodu.
• Montaż na szynę TH35/DIN: standardowy system mocowania dla aparatury modułowej – łatwa instalacja i wymiana bez użycia narzędzi (zacisk sprężynowy lub śrubowy w zależności od wersji).
• Kompaktowa obudowa: oszczędność miejsca w rozdzielnicy, typowa szerokość modułu (jednomodułowa) – precyzyjne dopasowanie w obudowach szeregowych.

Zgodność z Normami

Złączka WMF 2.5 DI jest zgodna z ogólnymi wymaganiami norm europejskich dotyczących urządzeń rozłączalno-pomiarowych oraz posiada oznaczenie CE. Produkt spełnia standardy bezpieczeństwa dla aparatury instalowanej w rozdzielnicach niskiego napięcia (do 1000 V AC).

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie w systemach sterowania i automatyki budynkowej, gdzie konieczne jest okresowe sprawdzanie parametrów obwodu bez zakłócania ciągłości pracy.

• Pomiar napięcia/prądu w obwodach sterowniczych (np. przy stycznikach, przekaźnikach).
• Odłączanie obwodów czujników (termistorów, czujników zbliżeniowych) podczas kalibracji.
• Jako punkt serwisowy w szafach sterowniczych – szybkie odcięcie zasilania dla konkretnego odbiornika.
• W układach sygnalizacji i alarmowej – umożliwienie testów bez przerywania pracy całego systemu.

Wskazówki Montażowe

Montaż i podłączenie złączki WMF 2.5 DI powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35/DIN zgodnie z dokumentacją producenta – dla zacisków śrubowych stosuj moment dokręcania podany w instrukcji. Przekrój przewodów dobierz do projektowanego prądu obciążenia (maks. 2,5 mm²). Po zamontowaniu sprawdź poprawność osadzenia oraz działanie mechanizmu rozłączania.

FAQ

• Czy złączka posiada podświetlenie lub wskaźnik stanu? Złączka WMF 2.5 DI nie jest wyposażona w podświetlenie LED ani wizualny wskaźnik położenia styku – jej konstrukcja opiera się wyłącznie na mechanicznym rozłączeniu obwodu.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnego stopnia ochrony. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony całej obudowy wynosi co najmniej IP20.
• Czy złączka nadaje się do rozłączania prądów roboczych? Złączka ta służy głównie do celów pomiarowych i serwisowych, a nie do bezpiecznego przerywania prądów zwarciowych. Podczas pracy obciążenie nie powinno przekraczać wartości znamionowych przewodów i zacisków – dla przekroju 2,5 mm² maksymalny prąd ciągły należy określić według norm instalacyjnych (np. 16 A dla miedzi), jednak producent nie podaje konkretnego prądu znamionowego dla funkcji rozłączania.
