Złączka szynowa rozłączalno-pomiarowa WDK 2.5/TR-DU-PE | 1247420000 Weidmuller

Opis i Kluczowe Cechy

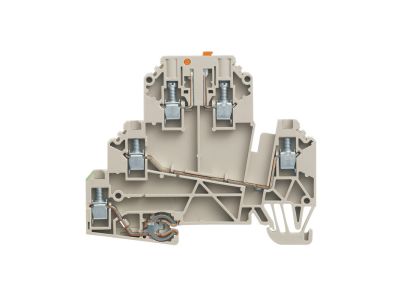

Złączka szynowa rozłączalno-pomiarowa WDK 2.5/TR-DU-PE (nr kat. 1247420000) to element aparatury modułowej przeznaczony do montażu na szynie DIN TH35. Łączy funkcję rozłączania obwodu z możliwością podłączenia przyrządów pomiarowych, a dedykowana konstrukcja dla przewodu ochronnego PE zapewnia bezpieczne prowadzenie instalacji w rozdzielnicach. Dzięki obsłudze przewodów o przekroju do 2,5 mm² sprawdza się w standardowych obwodach sterowania i zasilania.

• Rozłączalny styk: umożliwia szybkie odłączenie obwodu bez konieczności wykręcania przewodów – przydatne podczas testów i serwisu.
• Funkcja pomiarowa: specjalne złącze pozwala na bezpieczne podłączenie miernika (np. multimetru) bez przerywania ciągłości obwodu.
• Przeznaczenie dla przewodu PE: dedykowana wersja z oznaczeniem – stosowana do ochronnego przewodu uziemiającego, co ułatwia identyfikację w rozdzielnicy.
• Obsługa przewodów do 2,5 mm²: kompatybilna z najczęściej używanymi przekrojami w instalacjach niskiego napięcia, zarówno linka, jak i drut.
• Montaż na szynie DIN: szybkie zatrzaskiwanie z możliwością demontażu za pomocą wkrętaka – zgodne ze standardem TH35.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla aparatury modułowej oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania w instalacjach niskiego napięcia przy zachowaniu wymaganej wytrzymałości dielektrycznej i ochrony przed porażeniem.

Zastosowanie

Złączka szynowa WDK 2.5/TR-DU-PE sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne odłączanie obwodu oraz wykonywanie pomiarów kontrolnych bez ingerencji w połączenia. Znajduje zastosowanie w:

• Rozdzielnicach elektrycznych – jako punkt odłączenia dla obwodów sterowania, z możliwością sprawdzenia napięcia lub prądu.
• Automatyce budynkowej – do separacji przewodu ochronnego oraz szybkiego testowania czujników i siłowników.
• Serwisie i konserwacji – umożliwia bezpieczne odcięcie zasilania w wybranym obwodzie bez wyłączania całej instalacji.
• Laboratoriach i stanowiskach pomiarowych – jako element umożliwiający podłączenie przyrządów bez przerywania pracy urządzenia.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę należy zamontować na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody podłączać zgodnie z oznaczeniem – dla wersji PE do złącza z symbolem ochronnym. Przekrój przewodu dobierz do prądu obciążenia (maks. 2,5 mm²). Moment dokręcania śrub i zacisków – według dokumentacji producenta. Po zakończeniu prac sprawdź poprawność połączeń i ciągłość przewodu ochronnego.

FAQ

• Czy złączka umożliwia pomiar prądu bez odłączania przewodów? Tak, dzięki rozłączalnemu stykowi i gniazdom pomiarowym można bezpiecznie podłączyć miernik (np. cęgi lub sondy) i wykonać pomiar bez naruszania połączeń.
• Jaki jest stopień ochrony złączki? Jako element aparatury modułowej montowanej wewnątrz rozdzielnicy, typowym stopniem ochrony jest IP20 (ochrona przed ciałami stałymi ≥ 12 mm). W przypadku stosowania w innych warunkach wymagana jest dodatkowa obudowa.
• Czy złączka WDK 2.5/TR-DU-PE nadaje się do przewodu neutralnego (N)? Nie – ta wersja jest dedykowana wyłącznie dla przewodu ochronnego PE (oznaczenie zielono-żółte). Do przewodu neutralnego (N) należy stosować model WDK 2.5/TR-DU bez przyrostka PE.
