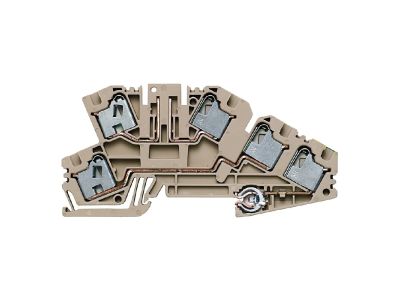

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU/PE O.TNHE | 1899220000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU/PE O.TNHE (symbol 1899220000) to komponent przeznaczony do systemów rozdzielczych w instalacjach typu TN. Umożliwia bezpieczne rozłączanie przewodu ochronnego (PE) oraz podłączanie aparatury pomiarowej bez konieczności demontażu szyny. Dzięki oznaczeniu PDL 4 zajmuje 4 moduły na szynie DIN, co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy.

• System rozłączalno-pomiarowy: Pozwala na odłączenie przewodu PE oraz wykonanie pomiarów izolacji lub ciągłości bez ingerencji w szynę zbiorczą – zwiększa bezpieczeństwo i skraca czas diagnostyki.
• Przeznaczenie do sieci TN: Oznaczenie O.TNHE potwierdza zgodność z systemem uziemienia TN-S, TN-C i TN-C-S – zapewnia prawidłowe działanie w standardowych instalacjach niskiego napięcia.
• Montaż na szynie DIN 35 mm: Standardowe mocowanie na szynie TH35 umożliwia szybką i pewną instalację w rozdzielnicach modułowych.
• Kompaktowa budowa 4-modułowa: Zajmuje tylko 4 pola modułowe (szerokość łączna ok. 70 mm) – oszczędza miejsce w szafie sterowniczej.
• Solidna konstrukcja: Wykonanie z materiałów odpornych na obciążenia mechaniczne i termiczne gwarantuje długotrwałą niezawodność w warunkach przemysłowych.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa obowiązującymi dla aparatury rozdzielczej. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Zalecane jest stosowanie w instalacjach zgodnych z normami serii IEC/EN 61439 (rozdzielnice niskiego napięcia).

Zastosowanie

Złączka PDL 4 sprawdzi się wszędzie tam, gdzie wymagane jest bezpieczne rozłączanie przewodu ochronnego oraz możliwość wykonywania pomiarów w trakcie eksploatacji instalacji. Idealna do rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych w obiektach przemysłowych i komercyjnych.

• Rozłączanie przewodu PE w systemach TN-S podczas prac konserwacyjnych lub pomiarów okresowych.
• Podłączanie tymczasowych przyrządów pomiarowych (mierników izolacji, testerów ciągłości) bez przerywania pracy innych obwodów.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, gdzie wymagana jest szybka lokalizacja usterek.
• Integracja z systemami automatyki budynkowej jako element separacyjny dla torów pomiarowych.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie DIN TH35 (35 mm). Przed podłączeniem przewodów należy sprawdzić, czy przekrój żył jest odpowiedni do przewidywanego prądu roboczego. Moment dokręcania śrub zaciskowych należy dobrać zgodnie z dokumentacją producenta (jeśli dostępna) – zwykle nie przekracza 2 Nm. Po zamontowaniu zaleca się sprawdzenie ciągłości połączeń ochronnych.

FAQ

• Czy złączka umożliwia podłączenie lampki sygnalizacyjnej lub innego odbiornika? Złączka PDL 4/TR/DU/PE jest przeznaczona wyłącznie do rozłączania i pomiarów przewodu PE – nie służy do zasilania odbiorników. Do tego celu należy stosować dedykowane listwy zaciskowe lub rozdzielacze.
• Jaki stopień ochrony IP ma ta złączka? W dostępnych danych nie podano konkretnego stopnia IP. W standardowych rozdzielnicach modułowych aparatura zwykle osiąga IP20 od strony frontowej. Zaleca się montaż w obudowie o odpowiednim stopniu ochrony dla danego środowiska.
• Czy złączka nadaje się do systemu TN-C? Tak, oznaczenie O.TNHE obejmuje systemy TN-C, TN-C-S oraz TN-S. Przed montażem należy upewnić się, że konfiguracja sieci jest zgodna z przeznaczeniem – w systemie TN-C przewód PEN wymaga specjalnego traktowania.
