Złączka szynowa rozłączalno-pomiarowa ADT 2.5 4C | 1989860000 Weidmuller

Opis i Kluczowe Cechy

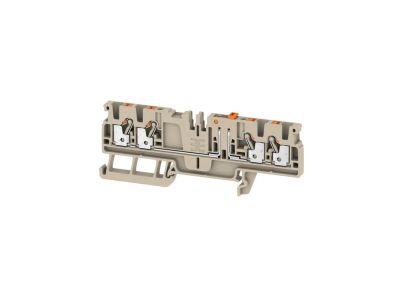

Złączka szynowa rozłączalno-pomiarowa ADT 2.5 4C (symbol 1989860000) to element modułowy przeznaczony do bezpiecznego rozłączania obwodów oraz podłączania układów pomiarowych w rozdzielnicach elektrycznych. Dzięki konstrukcji 4-biegunowej umożliwia prowadzenie czterech niezależnych torów. Przystosowana do przewodów o przekroju do 2,5 mm², co odpowiada typowym zastosowaniom w obwodach sterowniczych i sygnalizacyjnych.

• Rozłączalno-pomiarowa: umożliwia wygodne i bezpieczne odłączanie obwodu bez demontażu połączeń, a także podłączenie miernika w celach kontrolnych – skraca czas diagnostyki i zwiększa bezpieczeństwo pracy.
• 4 bieguny (4C): cztery niezależne tory w jednym module pozwalają na prowadzenie wielu obwodów przy zachowaniu przejrzystości instalacji.
• Przekrój przewodów do 2,5 mm²: dedykowana do przewodów litych i linkowych typowych dla obwodów pomocniczych, gwarantuje pewne i trwałe połączenie.
• Montaż na szynie TH35: standardowe mocowanie na szynie DIN 35 mm, co zapewnia szybki i stabilny montaż w rozdzielnicy.
• Kompaktowa budowa: oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania standardu DIN dotyczącego aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka szynowa ADT 2.5 4C znajduje zastosowanie w rozdzielnicach energetycznych i sterowniczych, wszędzie tam, gdzie potrzebne jest przejrzyste, bezpieczne rozłączanie obwodów oraz możliwość podłączenia przyrządów pomiarowych.

• W obwodach pomocniczych i sygnalizacyjnych w rozdzielnicach przemysłowych i budynkowych.
• Do separacji i testowania obwodów sterowania styczników, przekaźników oraz układów PLC.
• W punktach pomiarowych instalacji elektrycznych – umożliwia podłączenie miernika bez przerywania pracy całego obwodu.
• W automatyce budynkowej (systemy BMS) do elastycznego zarządzania obwodami sygnałowymi.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami biegunów, stosując odpowiednie narzędzia. Moment dokręcania śrub oraz dopuszczalne przekroje przewodów – według dokumentacji producenta dołączonej do wyrobu.

FAQ

• Czy złączka nadaje się do podłączania przewodów pomiarowych? Tak, konstrukcja rozłączalno-pomiarowa umożliwia wygodne podłączenie miernika do danego toru bez demontażu przewodu – idealne do kontroli parametrów obwodu.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości w oznaczeniu; w standardowych warunkach montażu wewnątrz rozdzielnicy IP20 jest typowym stopniem ochrony dla tego typu aparatury.
• Ile biegunów ma model ADT 2.5 4C? Oznaczenie „4C” wskazuje na cztery niezależne tory (4 bieguny) w jednym module, co pozwala na prowadzenie czterech oddzielnych obwodów.
