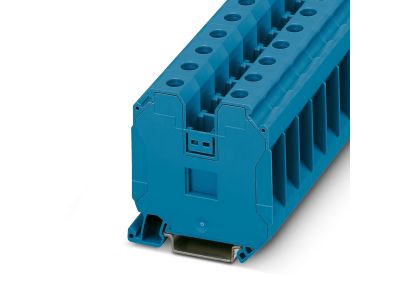

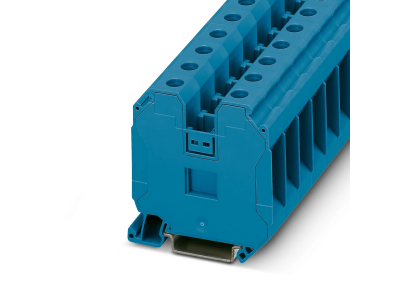

Złączka szynowa przepustowa 2-przewodowa 1,5-50mm2 UT 35 BU niebieska (opak.50szt) | 3044238 Phoenix Contact

Opis i Kluczowe Cechy

Złączka szynowa przepustowa UT 35 BU (numer katalogowy 3044238) od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do łączenia przewodów o dużych przekrojach w wymagających aplikacjach elektroenergetycznych. Produkt charakteryzuje się solidnym przyłączem śrubowym, które zapewnia trwały i pewny styk elektryczny, minimalizując rezystancję przejścia. Złączka została zaprojektowana do pracy z napięciem znamionowym wynoszącym aż 1000 V, co pozwala na jej bezpieczne stosowanie w zaawansowanych systemach rozdziału energii.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 125 A umożliwia zasilanie odbiorników o dużej mocy bez ryzyka przegrzania komponentu.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 1,5 mm² do aż 50 mm² (AWG 16 - 1/0) czyni tę złączkę niezwykle uniwersalnym elementem w szafach sterowniczych i rozdzielnicach.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 16 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej przy zachowaniu wysokich parametrów izolacyjnych.
• Kolor niebieski: Wyraźne oznaczenie kolorem niebieskim ułatwia identyfikację torów neutralnych (N) w instalacjach elektrycznych, co podnosi standardy bezpieczeństwa i przejrzystość układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu łączeniowego. Złączki serii UT od Phoenix Contact spełniają wymagania bezpieczeństwa dla urządzeń niskonapięciowych, co potwierdza ich przydatność do pracy w ciągłych cyklach przemysłowych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością na starzenie oraz doskonałymi właściwościami dielektrycznymi, co jest kluczowe przy napięciu roboczym 1000 V.

Zastosowanie

Złączka UT 35 BU znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest idealnym wyborem do:

• Głównych rozdzielnic zasilających w obiektach przemysłowych.
• Systemów automatyki, gdzie wymagane jest pewne połączenie przewodów o dużych przekrojach.
• Budowy szaf sterowniczych wymagających przejrzystego rozdziału potencjałów neutralnych.
• Instalacji fotowoltaicznych i systemów magazynowania energii ze względu na wysokie napięcie znamionowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Złączka UT 35 BU jest przystosowana do montażu na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły dla śrub zaciskowych, aby zapewnić optymalny docisk przewodu 50 mm² bez uszkodzenia gwintu.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zapobiega rozwarstwianiu się żył i gwarantuje stabilność mechaniczną.
• Zatrzaskiwanie na szynie: Mechanizm zatrzaskowy zapewnia stabilne osadzenie na szynie NS 35, eliminując ryzyko przesuwania się komponentów podczas wibracji.

FAQ

• Czy złączka UT 35 BU może być stosowana z przewodami aluminiowymi? Złączka jest dedykowana do przewodów miedzianych. W przypadku stosowania aluminium należy użyć odpowiednich past stykowych i zweryfikować dopuszczenia producenta.
• Jaka jest wysokość złączki po zamontowaniu? Wysokość korpusu wynosi 65,1 mm, co należy uwzględnić przy planowaniu głębokości obudowy lub szafy sterowniczej.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 50 sztuk, co jest optymalne dla dużych projektów prefabrykacji szaf.
