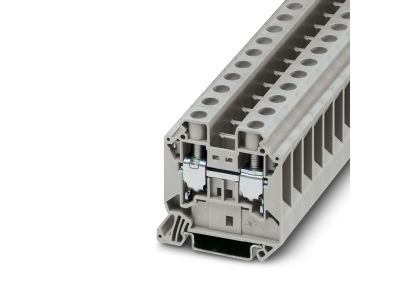

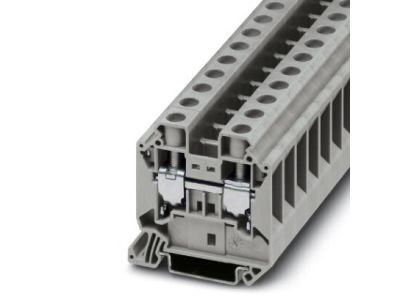

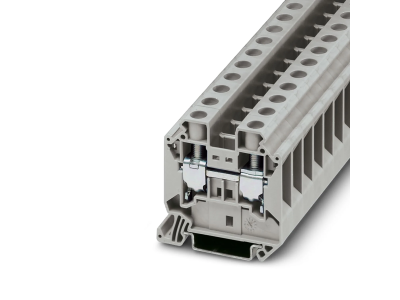

Złączka szynowa przepustowa 2-przewodowa 1,5-25mm2 UT 16, szara (opak.50szt) | 3044199 Phoenix Contact

Opis i Kluczowe Cechy

Złączka szynowa przepustowa Phoenix Contact z serii UT 16 (numer katalogowy 3044199) to profesjonalne rozwiązanie przeznaczone do łączenia przewodów o dużych przekrojach w wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się solidnym przyłączem śrubowym, które zapewnia maksymalną siłę docisku i minimalną rezystancję przejścia. Dzięki możliwości podłączenia przewodów o przekroju znamionowym od 1,5 mm² do aż 25 mm² (AWG 16 - 4), złączka ta jest niezwykle uniwersalna w zastosowaniach przemysłowych.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 76 A pozwala na bezpieczną pracę w obwodach mocy.
• Napięcie znamionowe 1000 V: Wysoka izolacja umożliwia stosowanie złączki w nowoczesnych systemach fotowoltaicznych oraz rozdzielnicach wysokiego napięcia.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 12,2 mm pozwala na optymalne zagospodarowanie miejsca na szynie DIN.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa odpornego na starzenie i trudne warunki środowiskowe.

Zgodność z Normami

Złączka UT 16 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Spełnia ona wymagania normy IEC 60947-7-1, co potwierdza jej parametry elektryczne i mechaniczne. Produkt jest przystosowany do pracy w szerokim zakresie temperatur, a materiały izolacyjne posiadają odpowiednie klasy palności, co jest kluczowe dla ochrony przeciwpożarowej w obiektach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnicach głównych oraz systemach automatyki budynkowej. Dzięki obsłudze szerokiego zakresu przekrojów (do 25 mm²), idealnie nadaje się do:

• Zasilania maszyn i urządzeń o dużym poborze mocy.
• Tworzenia punktów rozdziału energii w szafach niskiego napięcia.
• Instalacji fotowoltaicznych (PV) dzięki napięciu znamionowemu 1000 V.
• Systemów zasilania awaryjnego i infrastruktury krytycznej.

Wskazówki Montażowe

Montaż złączki UT 16 jest intuicyjny i szybki, co znacząco skraca czas prac instalacyjnych. Złączka jest przystosowana do montażu na standardowych szynach nośnych typu NS 35/7,5 oraz NS 35/15. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, co gwarantuje trwałe i bezawaryjne połączenie elektryczne, odporne na wstrząsy i wibracje. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka, aby zapewnić optymalny styk na całej powierzchni zacisku śrubowego.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody sztywne i giętkie o przekroju do 25 mm².
• Czy złączka pasuje na standardową szynę DIN? Tak, produkt jest w pełni kompatybilny z szynami NS 35/7,5 oraz NS 35/15.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Opakowanie zawiera 50 sztuk złączek, co jest optymalnym rozwiązaniem przy większych projektach prefabrykacyjnych.
• Czy złączka może pracować w instalacjach 1000 V? Tak, napięcie znamionowe izolacji wynosi 1000 V, co pozwala na bezpieczną pracę w takich systemach.
