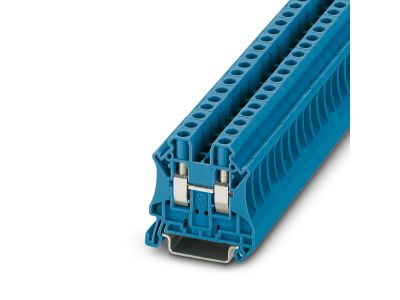

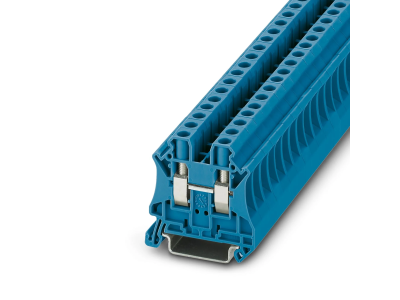

Złączka szynowa przepustowa 2-przewodowa 0,2-10mm2 UT 6 BU, niebieska (opak.50szt) | 3044144 Phoenix Contact

Alternatywny kod produktu: UT 6 BU

Opis i Kluczowe Cechy

Złączka szynowa przepustowa UT 6 BU o numerze katalogowym 3044144 to profesjonalne rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Produkt charakteryzuje się niebieską obudową, która w standardach elektrotechnicznych służy do jednoznacznej identyfikacji toru neutralnego (N). Wykorzystanie sprawdzonej technologii przyłącza śrubowego gwarantuje maksymalną siłę docisku oraz długotrwałą stabilność styku, co minimalizuje ryzyko wystąpienia awarii spowodowanych poluzowaniem połączeń.

• Wysoka wydajność prądowa: Prąd znamionowy wynoszący 41 A pozwala na bezpieczne zasilanie odbiorników o dużej mocy.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju znamionowym od 0,2 mm² do 10 mm² (AWG 24 - 8) zapewnia wyjątkową elastyczność projektową.
• Izolacja wysokonapięciowa: Napięcie znamionowe na poziomie 1000 V umożliwia stosowanie złączki w zaawansowanych instalacjach przemysłowych i fotowoltaicznych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 8,2 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Złączka UT 6 BU została zaprojektowana zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza jej przydatność do pracy w trudnych warunkach przemysłowych. Wysokie napięcie udarowe oraz odporność na prądy pełzające gwarantują bezpieczeństwo użytkowania. Produkt spełnia wymagania dotyczące palności materiałów izolacyjnych, a jego konstrukcja zapewnia stopień ochrony i trwałość mechaniczną wymaganą w nowoczesnej automatyce i energetyce.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemów zasilania awaryjnego. Dzięki niebieskiej kolorystyce jest niezastąpiony przy tworzeniu przejrzystych i bezpiecznych szyn zbiorczych N. Złączka idealnie sprawdza się w sektorze produkcyjnym, infrastrukturze budynkowej oraz w systemach OZE, gdzie wymagana jest niezawodność połączeń przy wysokich obciążeniach prądowych.

Wskazówki Montażowe

Montaż złączki odbywa się w sposób intuicyjny na standardowych szynach montażowych DIN typu NS 35/7,5 lub NS 35/15. Aby zapewnić prawidłowe parametry elektryczne, należy:

• Odizolować przewód na zalecanej długości przed wprowadzeniem go do zacisku.
• Zastosować odpowiedni moment dokręcania śruby, co zapobiega uszkodzeniu gwintu przy jednoczesnym zachowaniu optymalnego styku.
• W przypadku stosowania przewodów typu linka, zaleca się użycie odpowiednich tulejek zaciskowych dla zwiększenia powierzchni styku.
• Zapewnić stabilne osadzenie złączki na szynie, wykorzystując dedykowane trzymacze końcowe Phoenix Contact.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody o przekroju do 10 mm² (sztywne i giętkie).
• Czy złączka jest kompatybilna ze standardowymi szynami DIN? Tak, produkt jest przeznaczony do montażu na szynach NS 35/7,5 oraz NS 35/15.
• Dlaczego złączka ma kolor niebieski? Kolor niebieski jest standardowym oznaczeniem dla przewodów neutralnych, co ułatwia identyfikację obwodów podczas prac serwisowych.
• Jaka jest ilość przyłączy w tym modelu? Jest to złączka 2-przewodowa, posiadająca jedno wejście i jedno wyjście w jednym torze prądowym.
