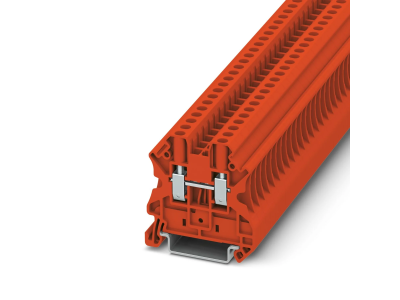

Złączka szynowa przepustowa 2-przewodowa 0,14-6mm2 UT 4 RD czerwona | 3045127 Phoenix Contact

Alternatywny kod produktu: UT 4 RD

Opis i Kluczowe Cechy

Złączka szynowa przepustowa Phoenix Contact UT 4 RD (3045127) to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii. Wyposażona w 2-przewodowe przyłącze śrubowe, złączka ta umożliwia pewne i trwałe połączenie przewodów o szerokim zakresie przekroju od 0,14 mm² do 6 mm² (AWG 26 - 10). Dzięki napięciu znamionowemu wynoszącemu aż 1000 V oraz prądowi znamionowemu 32 A, produkt ten stanowi fundament bezpiecznych instalacji przemysłowych. Czerwony kolor obudowy ułatwia szybką identyfikację wizualną konkretnych obwodów w szafie sterowniczej, co jest kluczowe dla przejrzystości i bezpieczeństwa serwisu.

• Wysoka obciążalność: Prąd znamionowy 32 A pozwala na zasilanie odbiorników o znacznej mocy bez ryzyka przegrzania styku.
• Uniwersalność przyłącza: Obsługa przewodów sztywnych i giętkich w zakresie 0,14-6 mm² zapewnia elastyczność podczas projektowania i montażu.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 6,2 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Niezawodność śrubowa: Klasyczny system zaciskowy Phoenix Contact gwarantuje wysoką siłę docisku i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w aplikacjach profesjonalnych. Złączka spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Wykorzystane materiały izolacyjne charakteryzują się wysoką klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Zgodność z systemem CLIPLINE complete pozwala na stosowanie ujednoliconych akcesoriów, takich jak mostki wtykowe czy systemy oznaczania.

Zastosowanie

Złączka UT 4 RD znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic niskiego napięcia, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Systemów sterowania maszyn, wymagających czytelnego kodowania kolorystycznego obwodów (np. obwody sygnałowe lub pomocnicze).
• Instalacji energetycznych o napięciu roboczym do 1000 V.
• Aplikacji narażonych na wibracje, dzięki stabilnemu mechanizmowi śrubowemu.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej typu NS 35/7,5 lub NS 35/15, co zapewnia pełną kompatybilność z większością obudów i szaf sterowniczych dostępnych na rynku. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śruby zaciskowej, aby zapewnić optymalny styk elektryczny bez uszkodzenia struktury przewodu. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co dodatkowo podnosi trwałość połączenia. Dzięki symetrycznej budowie, złączka może być montowana w dowolnej orientacji na szynie DIN.

FAQ

1. Jaki jest maksymalny przekrój przewodu, który można podłączyć do złączki UT 4 RD?
Złączka obsługuje przewody o przekroju znamionowym do 6 mm² w przypadku przewodów sztywnych oraz do 4 mm² przy zastosowaniu tulejek izolowanych.

2. Czy złączka wymaga specjalnych narzędzi do montażu?
Do wykonania połączenia wystarczy standardowy wkrętak płaski. Montaż na szynie DIN odbywa się zatrzaskowo, bez użycia narzędzi.

3. Czy kolor czerwony ma znaczenie techniczne?
Kolor czerwony jest najczęściej stosowany do identyfikacji obwodów prądu stałego (DC) lub obwodów sterowniczych pod napięciem, co ułatwia diagnostykę i podnosi standardy bezpieczeństwa pracy.
