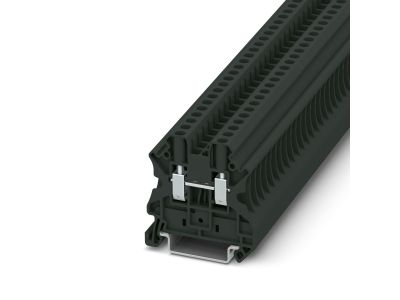

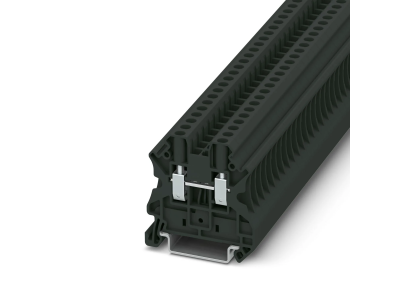

Złączka szynowa przepustowa 2-przewodowa 0,14-6mm2 UT 4 BK czarna | 3045143 Phoenix Contact

Alternatywny kod produktu: UT 4 BK

Opis i Kluczowe Cechy

Złączka szynowa przepustowa UT 4 BK o numerze katalogowym 3045143 to profesjonalne rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Produkt charakteryzuje się uniwersalnym przyłączem śrubowym, które zapewnia trwały i pewny styk elektryczny. Szeroki zakres przekroju poprzecznego przewodu, wynoszący od 0,14 mm² do 6 mm² (odpowiadający skali AWG 26 - 10), pozwala na elastyczne dopasowanie do różnych typów okablowania w szafach sterowniczych.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 32 A umożliwia bezpieczną pracę w obwodach o dużym obciążeniu.
• Izolacja wysokonapięciowa: Napięcie znamionowe wynoszące 1000 V sprawia, że złączka idealnie nadaje się do zastosowań przemysłowych i fotowoltaicznych.
• Kompaktowa konstrukcja: Szerokość zaledwie 6,2 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe przy gęstym upakowaniu komponentów.
• Estetyka i identyfikacja: Czarny kolor obudowy ułatwia wizualną segregację obwodów lub identyfikację specyficznych funkcji w rozdzielnicy.

Zgodność z Normami

Złączka UT 4 BK została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektrotechnicznego. Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych elementów przewodzących gwarantuje długotrwałą bezawaryjność. Produkt spełnia wymagania stawiane złączkom przelotowym w zakresie wytrzymałości dielektrycznej oraz odporności na wibracje, co potwierdza jego przydatność w trudnych warunkach przemysłowych.

Zastosowanie

Dzięki swojej wszechstronności, złączka Phoenix Contact znajduje zastosowanie w wielu sektorach gospodarki. Jest niezastąpiona w budowie maszyn, automatyce przemysłowej oraz w rozdzielnicach niskiego napięcia. Możliwość montażu na standardowych szynach DIN (NS 35/7,5 oraz NS 35/15) sprawia, że jest to element kompatybilny z większością systemów obudów dostępnych na rynku. Czarny kolor złączki jest często wykorzystywany do oznaczania przewodów fazowych lub specjalnych sekcji sterowniczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zapewnienia bezpieczeństwa instalacji. Złączkę należy zatrzasnąć na szynie profilowej NS 35. Podczas podłączania przewodów o przekroju do 6 mm², należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śruby, co zapobiega przegrzewaniu się styku. Przyłącze śrubowe Phoenix Contact zostało zaprojektowane tak, aby eliminować ryzyko poluzowania się przewodu pod wpływem drgań. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co dodatkowo podnosi jakość połączenia.

FAQ

• Czy złączka UT 4 BK może być stosowana z przewodami typu drut i linka? Tak, konstrukcja zacisku śrubowego pozwala na bezpieczne mocowanie zarówno przewodów sztywnych (drut), jak i giętkich (linka) w zakresie od 0,14 mm² do 6 mm².
• Na jakie szyny montażowe pasuje ten model? Złączka jest w pełni kompatybilna ze standardowymi szynami DIN o wysokości 7,5 mm (NS 35/7,5) oraz 15 mm (NS 35/15).
• Jaka jest główna zaleta systemu UT od Phoenix Contact? System ten łączy zalety przyłącza śrubowego z możliwością mostkowania i szerokim wyborem akcesoriów, co znacząco przyspiesza prefabrykację szaf.
