Złączka szynowa przelotowa ZRV 1.5 | 1698160000 Weidmuller

Opis i Kluczowe Cechy

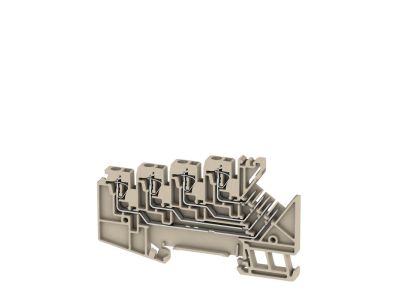

Złączka szynowa przelotowa ZRV 1.5 (numer katalogowy 1698160000) to podstawowy element łączeniowy stosowany w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji przelotowej umożliwia szybkie i pewne połączenie dwóch przewodów w jednym punkcie, co ułatwia rozgałęzianie obwodów. Standardowo montowana na szynie TH35 (DIN) w rozdzielnicach elektrycznych.

• Konstrukcja przelotowa: Umożliwia bezpośrednie połączenie dwóch przewodów bez dodatkowych mostków – oszczędność czasu i miejsca w rozdzielnicy.
• Montaż na szynie TH35: Szybkie zatrzaśnięcie na standardowej szynie DIN – kompatybilność z większością rozdzielnic i szaf sterowniczych.
• Oznaczenie ZRV 1.5: Typ złączki dedykowany do przewodów o przekroju nominalnym 1,5 mm² (zalecane sprawdzenie karty katalogowej producenta dla dokładnych danych).
• Kompaktowa budowa: Niewielkie wymiary pozwalają na gęste zabudowanie w rozdzielnicy – efektywne wykorzystanie przestrzeni.
• Łatwy dostęp do zacisków: Konstrukcja umożliwia wygodne podłączanie przewodów bez użycia narzędzi (w zależności od wersji – zalecane użycie śrubokrętu do dokręcenia).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Złączka przeznaczona do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, zgodnie z ogólnymi wytycznymi dla aparatury modułowej.

Zastosowanie

Złączka szynowa przelotowa ZRV 1.5 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest szybkie i pewne łączenie przewodów w rozdzielnicach. Idealna sprawdzi się w:

• Łączeniu dwóch odcinków przewodów (np. w pętli sterowniczej) bez dodatkowych listew zaciskowych.
• Rozgałęzianiu obwodów w rozdzielnicach mieszkaniowych i przemysłowych.
• Budowie szaf sterowniczych i automatyki budynkowej (łączenie sygnałów sterujących).
• Instalacjach tymczasowych i prototypowych, gdzie wymagana jest szybka zmiana konfiguracji.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody podłącza się do zacisków zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta. Po zamontowaniu zaleca się sprawdzenie poprawności połączeń oraz dokręcenia wszystkich śrub.

FAQ

• Czy złączka jest przelotowa? Tak – zgodnie z nazwą jest to złączka przelotowa, umożliwiająca połączenie dwóch przewodów w jednym punkcie (wejście i wyjście).
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla złączek szynowych montowanych wewnątrz rozdzielnic przyjmuje się IP20 (ochrona przed dotykiem palcem).
• Jaki przekrój przewodu mogę podłączyć? Oznaczenie ZRV 1.5 sugeruje nominalny przekrój 1,5 mm², jednak przed montażem zalecamy zapoznanie się z kartą katalogową producenta w celu potwierdzenia dopuszczalnych przekrojów oraz prądów.
