Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DM OR | 1704560000 Weidmuller

Opis i Kluczowe Cechy

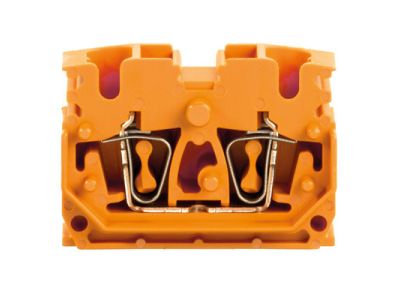

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DM OR (symbol 1704560000) to komponent elektroinstalacyjny przeznaczony do łączenia przewodów w rozdzielnicach modułowych. Model o pomarańczowej barwie obudowy ułatwia szybką identyfikację wizualną w rozdzielnicy. Dzięki konstrukcji przelotowej umożliwia szeregowe połączenie kilku odbiorników bez konieczności stosowania dodatkowych listew zaciskowych, co oszczędza miejsce i skraca czas montażu. Złączka została zaprojektowana do montażu na standardowej szynie TH 35 mm.

• Montaż na szynie DIN TH 35: szybkie i pewne mocowanie w rozdzielnicach modułowych – gotowe rozwiązanie dla instalatorów.
• Konstrukcja przelotowa: umożliwia szeregowe łączenie przewodów, ułatwiając rozgałęzianie obwodów bez lutowania i dodatkowych złączek.
• Pomarańczowa obudowa: wyraźne oznaczenie wizualne – przyspiesza identyfikację złączki w gęsto zabudowanej szafie sterowniczej.
• Przekrój przyłączeniowy do 2,5 mm²: zapewnia uniwersalność w typowych instalacjach oświetleniowych, gniazd wtykowych i obwodów sterowniczych.
• System oznaczników ZDUB: kompatybilność z akcesoriami do znakowania przewodów – ułatwia późniejszą identyfikację i serwis.

Zgodność z Normami

Złączka ZDUB 2.5-2/4AN/DM OR spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz standardem DIN dla aparatury modułowej montowanej na szynie TH 35. Szczegółowe dane dotyczące normatywów zawiera dokumentacja techniczna producenta.

Zastosowanie

Złączka przelotowa sprawdza się wszędzie tam, gdzie potrzebne jest szybkie, bezpieczne i estetyczne łączenie przewodów w rozdzielnicach, puszkach i szafach sterowniczych. Najczęściej wykorzystywana jest w:

• Instalacjach rozdzielczych i podrozdzielczych budynków mieszkalnych oraz biurowych – do łączenia przewodów fazowych, neutralnych i ochronnych.
• Szafach sterowniczych w automatyce przemysłowej – do rozprowadzania sygnałów sterowniczych i zasilania przekaźników, styczników, czujników.
• Systemach oświetlenia awaryjnego i ewakuacyjnego – umożliwia pewne połączenie przewodów w trudno dostępnych miejscach.
• Modernizacjach istniejących instalacji – jako zamiennik tradycyjnych listew zaciskowych, poprawiający czytelność rozdzielnicy.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, stosownie do warunków instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem (zgodnie z zasadami BHP). Złączkę należy zamocować na szynie TH 35 mm (DIN) poprzez zatrzaśnięcie. Przewody wprowadzaj do zacisków po uprzednim zdjęciu izolacji na długości odpowiedniej dla danego zacisku (zgodnie z dokumentacją producenta). Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów należy sprawdzić w karcie katalogowej produktu 1704560000. Stosuj przewody o przekroju dostosowanym do prądu obwodu i zabezpieczeń.

FAQ

• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podaje konkretnej wartości IP dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony wnętrza szafy wynosi IP20 lub wyższy – szczegółowe dane należy sprawdzić w dokumentacji technicznej.
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki maksymalny przekrój przewodu można podłączyć? Oznaczenie produktu (2.5) sugeruje przekrój do 2,5 mm², jednak dokładny zakres zacisków (w tym przekrój minimalny i maksymalny) podany jest w karcie katalogowej producenta dla symbolu 1704560000.
