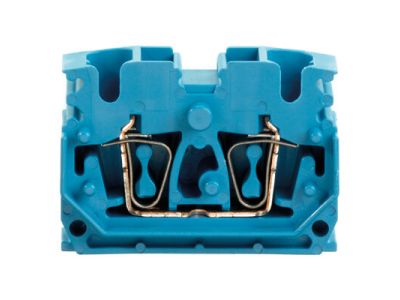

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DM BL | 1704550000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1704550000 (ZDUB 2.5-2/4AN/DM BL) przeznaczona jest do szybkiego i bezpiecznego łączenia przewodów w rozdzielnicach modułowych. Dzięki przekrojowi przyłączeniowemu 2.5 mm² umożliwia podłączanie przewodów o typowych rozmiarach stosowanych w instalacjach elektrycznych. Niebieska obudowa zapewnia łatwą identyfikację, szczególnie w zastosowaniach związanych z przewodem neutralnym. Montaż na szynie TH35 (DIN) gwarantuje kompatybilność ze standardową aparaturą modułową.

• Przekrój przewodu 2.5 mm²: umożliwia bezpieczne podłączenie przewodów miedzianych o przekroju do 2.5 mm², co pokrywa większość obwodów oświetleniowych i gniazd wtyczkowych.
• Konstrukcja przelotowa: pozwala na łączenie dwóch przewodów w jednej linii bez stosowania dodatkowych łączników, co skraca czas montażu.
• Kolor niebieski: ułatwia szybką identyfikację jako złączki neutralnej (N) w rozdzielnicy, zwiększając bezpieczeństwo i wygodę obsługi.
• Montaż na szynie TH35: standardowy system mocowania stosowany w rozdzielnicach modułowych, zapewniający stabilne i powtarzalne położenie.
• Kompaktowa budowa: małe wymiary oszczędzają miejsce w rozdzielnicy, pozostawiając więcej przestrzeni na inne elementy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i jest oznaczony certyfikatem CE. Złączka przeznaczona jest do montażu w rozdzielnicach zgodnych z normą DIN oraz stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DM BL znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i puszkach przyłączeniowych, gdzie wymagane jest szybkie i niezawodne łączenie przewodów.

• Łączenie przewodów neutralnych (N) w rozdzielnicach mieszkaniowych i biurowych.
• Tworzenie połączeń przelotowych w obwodach oświetlenia i gniazd wtyczkowych.
• Stosowanie w instalacjach automatyki budynkowej do łączenia przewodów sterujących.
• Uzupełnienie zestawów aparatury modułowej w szafach rozdzielczych jako element łączący szyny zbiorcze.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamontować na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody przygotować odpowiednim narzędziem do zdejmowania izolacji, odizowując na długość zalecaną przez producenta (zwykle 8-10 mm). Dokręcić śruby zaciskowe z momentem obrotowym zgodnym z dokumentacją techniczną. Przekrój przewodu dobrać do prądu obciążenia – nie przekraczać dopuszczalnych wartości dla przewodu 2.5 mm².

FAQ

• Jaki jest stopień ochrony tej złączki? Producent nie podaje bezpośredniego stopnia IP. Złączka przeznaczona jest do montażu wewnątrz rozdzielnicy (typowy stopień ochrony IP20 dla aparatury modułowej), a po zainstalowaniu w zamkniętej szafie stopień ochrony wynika z jej obudowy.
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest maksymalny prąd dla złączki 2.5 mm²? Producent nie podaje wartości prądu znamionowego. Należy dobrać zabezpieczenie nadprądowe zgodnie z przekrojem przewodu i obciążeniem – przykładowo dla przewodu 2.5 mm² miedzianego w instalacji typowo stosuje się zabezpieczenie do 16-20 A, jednak ostateczną decyzję podejmuje projektant.
