Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DB GE | 1704720000 Weidmuller

Opis i Kluczowe Cechy

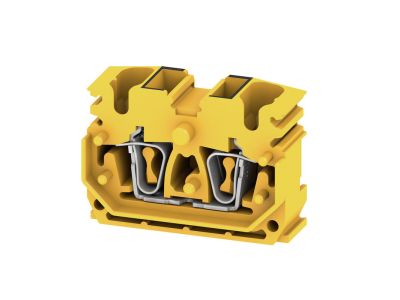

Złączka szynowa przelotowa Weidmüller ZDUB 2.5-2/4AN/DB GE (symbol 1704720000) to komponent przeznaczony do bezpiecznego i niezawodnego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konstrukcji przystosowanej do przewodów o przekroju 2.5 mm² umożliwia tworzenie punktów rozgałęźnych w instalacjach elektrycznych. Montowana na szynie TH35, zapewnia szybki i stabilny montaż w standardowych obudowach.

• Przekrój przewodów 2.5 mm²: dedykowana do przewodów o tym przekroju – optymalna do obwodów oświetleniowych, gniazd wtyczkowych i sterowania.
• Montaż na szynie TH35: kompatybilna z popularnym systemem szynowym, co ułatwia instalację w rozdzielnicach modułowych.
• Konstrukcja przelotowa: umożliwia płynne prowadzenie przewodów i tworzenie odgałęzień bez konieczności stosowania dodatkowych łączników.
• Solidne wykonanie Weidmüller: gwarancja niezawodności połączeń elektrycznych w warunkach przemysłowych i budynkowych.
• Oznaczenie DB (Double-deck): sugeruje dwupoziomową budowę, pozwalającą na zwiększenie gęstości połączeń przy zachowaniu przejrzystości okablowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Złączka przeznaczona jest do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą niskonapięciową 2014/35/UE. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/DB GE znajduje zastosowanie w różnorodnych instalacjach elektrycznych, szczególnie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów w szafach sterowniczych i rozdzielnicach.

• Rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie obwodów sterowania w automatyce budynkowej i przemysłowej (styczniki, przekaźniki, PLC).
• Wykonywanie połączeń w tablicach bezpiecznikowych i licznikowych.
• Tworzenie punktów odgałęźnych w instalacjach oświetleniowych i gniazd wtyczkowych.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Złączkę montuje się na szynie DIN TH35, zatrzaskując ją w żądanej pozycji. Przewody należy podłączać zgodnie z dokumentacją techniczną producenta, zachowując odpowiedni moment dokręcania śrub oraz dopuszczalny przekrój przewodu (maks. 2.5 mm²). Używaj przewodów elastycznych z końcówkami lub sztywnych, odpowiednio odizolowanych.

FAQ

• Jaki przekrój przewodów mogę podłączyć do złączki ZDUB 2.5-2/4AN/DB GE? Złączka dedykowana jest do przewodów o przekroju 2.5 mm². Nie należy przekraczać tego przekroju, aby zapewnić prawidłowe połączenie i zachować bezpieczeństwo.
• Czy złączka montowana jest na szynie DIN TH35? Tak, złączka przeznaczona jest do montażu na szynie TH35 (DIN 35 mm). Zatrzask umożliwia szybkie mocowanie i demontaż bez użycia narzędzi.
• Jaka jest funkcja oznaczenia DB w nazwie złączki? Oznaczenie DB (Double-deck) wskazuje na dwupoziomową konstrukcję, która pozwala na efektywne wykorzystanie przestrzeni na szynie oraz zwiększa liczbę możliwych połączeń w porównaniu do standardowych złączek jednopoziomowych.
