Złączka szynowa przelotowa ZDUB 2.5-2/4AN/15 BL | 1712790000 Weidmuller

Opis i Kluczowe Cechy

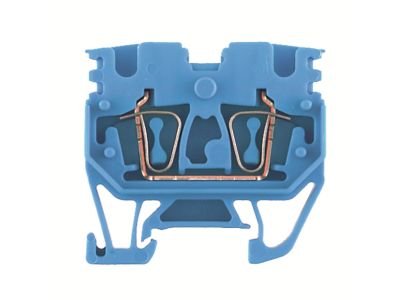

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/15 BL (symbol 1712790000) przeznaczona jest do łączenia przewodów w rozdzielnicach na szynie TH35. Model o przekroju 2,5 mm² w kolorze niebieskim zapewnia pewne połączenie w obwodach oświetleniowych, gniazd wtykowych i sterowania. Dzięki konstrukcji przelotowej umożliwia prowadzenie przewodów bez zbędnych złącz pośrednich.

• Przekrój 2,5 mm²: Umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach odbiorczych, zapewniając niską rezystancję przejścia i stabilność mechaniczną.
• Konstrukcja przelotowa: Pozwala na ciągłe prowadzenie przewodu przez złączkę, eliminując konieczność tworzenia dodatkowych połączeń – oszczędza miejsce i zwiększa niezawodność.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach modułowych, co skraca czas instalacji i ułatwia rozbudowę układu.
• Kolor niebieski (BL): Ułatwia identyfikację wizualną w rozdzielnicy, szczególnie w aplikacjach z rozróżnieniem kolorystycznym przewodów.
• Zwarta budowa: Małe gabaryty pozwalają na gęste rozmieszczenie na szynie, optymalizując wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/15 BL została zaprojektowana zgodnie z obowiązującymi normami europejskimi i spełnia wymagania dyrektyw UE, co potwierdza oznaczenie CE. Należy stosować ją w instalacjach wykonanych zgodnie z przepisami krajowymi (np. w Polsce – normy PN-HD 60364).

Zastosowanie

Złączka sprawdza się w każdym miejscu, gdzie wymagane jest pewne i szybkie łączenie przewodów na szynie TH35 – zarówno w nowych instalacjach, jak i podczas modernizacji.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Wykorzystanie w układach sterowania – do podłączania czujników, przycisków i sygnalizatorów.
• Tworzenie punktów rozgałęźnych w instalacjach oświetleniowych i gniazd wtykowych o przekroju 1,5–2,5 mm².
• Instalacje w szafach sterowniczych i automatyce budynkowej, gdzie liczy się oszczędność miejsca i czytelność okablowania.

Wskazówki Montażowe

Montaż i demontaż złączki może wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie montażowej TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przewód należy wprowadzić do otworu i dokręcić śrubę momentem dokręcania zgodnym z dokumentacją producenta (jeśli dołączona) – w przypadku braku danych zaleca się stosowanie momentu 0,4–0,6 Nm (dla typowych złączek tego przekroju). Przekrój przewodu należy dobrać do obciążenia zgodnie z normami (np. 2,5 mm² dla zabezpieczeń do 16 A).

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony (IP) tej złączki? Produkt nie deklaruje konkretnego stopnia IP – typowo takie złączki szynowe stosowane wewnątrz rozdzielnic mają IP20 (ochrona przed dotknięciem palcem). Stopień ochrony całej rozdzielnicy zależy od obudowy.
• Czy styk jest sprężynowy czy śrubowy? Z nazwy (ZDUB 2.5-2/4AN) wynika, że złączka wyposażona jest w zaciski śrubowe do przewodów – typowa dla serii Weidmüller ZDUB. Dokręcanie odbywa się za pomocą śruby krzyżowej lub imbusowej.
