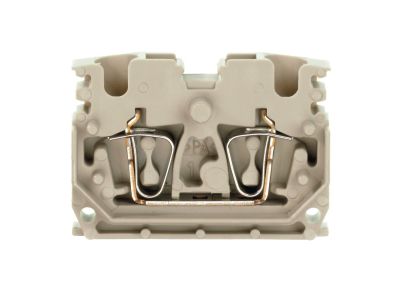

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/DB | 1704500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDUB 2.5-2/2AN (numer katalogowy 1704500000) została zaprojektowana do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Dzięki przekrojowi 2,5 mm² umożliwia sprawne prowadzenie obwodów w rozdzielnicach i szafach sterowniczych. Jej przelotowa konstrukcja upraszcza trasowanie przewodów bez konieczności stosowania odgałęźników.

• Przekrój 2,5 mm²: pozwala na podłączenie przewodów o takim polu przekroju poprzecznego, co zapewnia niezawodne połączenie elektryczne w typowych obwodach oświetleniowych i sterowniczych.
• Budowa przelotowa: ułatwia liniowe prowadzenie przewodów przez złączkę, eliminując potrzebę stosowania dodatkowych mostków i redukując liczbę punktów połączeniowych.
• Montaż na szynie TH35: złączka standardowo montowana jest na szynie DIN 35 mm, co pozwala na szybkie i stabilne osadzenie w rozdzielnicy bez użycia narzędzi.
• Kompaktowa obudowa: oszczędza miejsce wewnątrz rozdzielnicy, umożliwiając gęste upakowanie aparatury modułowej.
• Oznaczenie 2/2AN: wskazuje na konfigurację przyłączy umożliwiającą logiczne grupowanie przewodów.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa ZDUB 2.5-2/2AN znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane łączenie przewodów w obrębie rozdzielnic i szaf sterowniczych.

• Łączenie przewodów fazowych i neutralnych w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych dla obwodów sterowania i automatyki.
• Instalacje oświetleniowe – wygodne łączenie przewodów zasilających oprawy.
• Modernizacja i rozbudowa istniejących rozdzielnic – szybka zmiana konfiguracji połączeń.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Złączkę należy osadzić na szynie DIN TH35 (IEC/EN 60715). Przewody o przekroju 2,5 mm² powinny być odizolowane na długość zalecaną przez producenta złączki. Moment dokręcania śrub zaciskowych oraz dopuszczalne momenty skręcające należy stosować zgodnie z dokumentacją techniczną dołączoną do wyrobu. Po zakończeniu montażu sprawdź poprawność i stabilność połączeń.

FAQ

• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy EN 60715 oraz posiada oznaczenie CE.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych, gdzie ochronę przed ciałami stałymi i wilgocią zapewnia obudowa nadrzędna (np. IP40 lub wyższa).
• Jaki maksymalny przekrój przewodu można podłączyć? Z nazwy wynika, że złączka jest przystosowana do przewodów o przekroju 2,5 mm². Nie należy stosować przewodów o większym przekroju, gdyż może to prowadzić do nieprawidłowego zacisku i przegrzewania połączenia.
