Złączka szynowa przelotowa ZDUB 2.5-2/2AN/15 OR | 1712770000 Weidmuller

Opis i Kluczowe Cechy

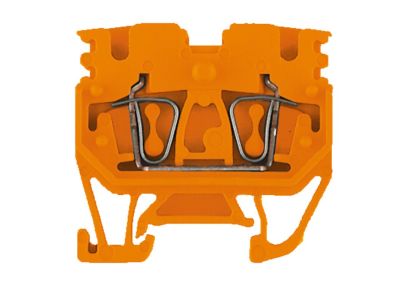

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/15 OR (symbol 1712770000) to kompaktowe rozwiązanie do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Przeznaczona dla przewodów o przekroju 2,5 mm², oferuje dwa poziomy przyłączy (2/2AN) w szerokości modułu 15 mm, co pozwala na oszczędność miejsca na szynie montażowej. Pomarańczowy kolor ułatwia identyfikację w instalacji.

• Przekrój przewodu 2,5 mm²: optymalne dopasowanie do typowych obwodów sterowania i zasilania, zapewniające niską rezystancję styku i stabilne połączenie.
• Szerokość modułu 15 mm: pozwala na gęstsze upakowanie złączek na szynie TH35, zwiększając funkcjonalność rozdzielnicy przy ograniczonej przestrzeni.
• Konstrukcja przelotowa (2 poziomy): umożliwia prowadzenie dwóch niezależnych obwodów w jednym module, upraszczając okablowanie i redukując liczbę komponentów.
• Kolor pomarańczowy (OR): ułatwia wizualne oznakowanie obwodów, np. dla sygnalizacji lub odróżnienia od standardowych szarych złączek.
• Montaż na szynę TH35: szybkie i pewne mocowanie w standardowych rozdzielnicach zgodnych z normą DIN.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zgodność z ogólnymi normami dotyczącymi osprzętu instalacyjnego oraz dyrektywami niskonapięciowymi gwarantuje bezpieczną eksploatację w standardowych warunkach pracy.

Zastosowanie

Złączka szynowa ZDUB 2.5-2/2AN/15 OR znajduje zastosowanie wszędzie tam, gdzie niezawodne i uporządkowane połączenia przewodów są kluczowe – od prostych rozdzielnic po zaawansowane systemy automatyki.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – do obwodów oświetleniowych, gniazd wtyczkowych i obwodów sterowania.
• Splitowanie sygnałów w szafach sterowniczych – jako punkt rozgałęźny dla czujników, siłowników i elementów wykonawczych.
• Prowadzenie niezależnych obwodów zasilających i sygnałowych w automatyce budynkowej (BMS) oraz instalacjach przemysłowych.
• Tworzenie przejść przelotowych między różnymi sekcjami szyny – ułatwia reorganizację okablowania podczas modernizacji.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów musi być dobrany do obciążenia prądowego zgodnie z dokumentacją producenta (dla przewodów 2,5 mm²). Moment dokręcania śrub zaciskowych – według zaleceń producenta. Przed włączeniem napięcia sprawdzić poprawność połączeń i izolację.

FAQ

• Czy złączka nadaje się do przewodów 1,5 mm²? Złączka ZDUB 2.5-2/2AN/15 OR jest dedykowana do przewodów o przekroju 2,5 mm². Dla przewodów 1,5 mm² zaleca się stosowanie odpowiednich złączek o mniejszym przekroju lub zastosowanie tulejek zaciskowych (jeśli producent dopuszcza) – sprawdź dokumentację techniczną.
• Jaki jest stopień ochrony złączki? Producent nie podaje konkretnej wartości IP. Standardowo złączki szynowe instalowane wewnątrz rozdzielnic mają stopień ochrony IP20 (ochrona przed dotykiem palcem i przed ciałami stałymi >12 mm), ale dla szczelności szafy należy zastosować odpowiednią obudowę.
• Czy złączka jest wyposażona w otwory testowe? W oznaczeniu ZDUB 2.5-2/2AN/15 OR nie ma informacji o otworach testowych. Standardowo złączki przelotowe tego typu umożliwiaja pomiar napięcia po odkręceniu śruby zaciskowej – dokładne dane należy sprawdzić w karcie katalogowej producenta.
