Złączka szynowa przelotowa ZDUB 2.5-2/2AN/15 BL | 1712760000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289185

EAN

4008190333195

Kod Producenta

1712760000

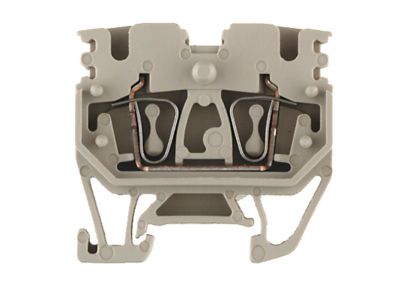

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/15 BL

Informacja o Produkcie

Opakowanie zbiorcze zawiera 100 szt.

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/15 BL (symbol 1712760000) to element przeznaczony do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki prądowi znamionowemu 15 A oraz przekrojowi przyłączeniowemu 2.5 mm² sprawdza się w obwodach pomocniczych i sygnalizacyjnych. Niebieskie wykonanie ułatwia wizualną identyfikację w instalacji.

Prąd znamionowy 15 A: zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu bez ryzyka przegrzania styków.
Przekrój przyłączeniowy 2.5 mm²: pozwala na podłączenie przewodów o typowym przekroju stosowanym w instalacjach niskiego napięcia.
Konstrukcja przelotowa 2/2AN: umożliwia szybkie i pewne łączenie dwóch przewodów z każdej strony, idealne do rozgałęzień i punktów odczepowych.
Kolor niebieski (BL): ułatwia orientację w rozdzielnicy, zgodnie z konwencją kolorystyczną przewodów neutralnych.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do montażu w instalacjach zgodnych z serią norm IEC/EN.

Zastosowanie

Złączka szynowa ZDUB znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach przyłączeniowych.

Łączenie przewodów w obwodach sterowania i sygnalizacji.
Rozgałęzianie linii zasilających w instalacjach przemysłowych.
Tworzenie punktów odczepowych na szynie DIN.
Wykorzystanie w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie DIN TH35. Przekrój przewodów dobrać do wartości prądu znamionowego (max 15 A). Moment dokręcania śrub oraz rodzaj przewodów – zgodnie z dokumentacją producenta.

FAQ

Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja umożliwia podłączenie zarówno przewodów sztywnych, jak i linkowych (z końcówkami tulejkowymi).
Jaki stopień ochrony ma złączka? Stopień ochrony nie został określony w danych produktu – w warunkach montażu w rozdzielnicy zwykle IP20.
Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 15 A, zgodnie ze specyfikacją producenta.

Producent Weidmuller

Złączka szynowa przelotowa

Prąd znamionowy In 24 A
Napięcie znamionowe 800 V
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Pozycja połączenia Z góry / u góry
Liczba poziomów 1
Liczba zacisków na poziom 2
Sposób montażu Szyna montażowa DIN TH-15 mm
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Zakres temperatur pracy 120 - -50 °C
Klasa palności materiału izolacyjnego zgodna z UL94 V0
Szerokość / rozmiar rastra 5.1 mm
Wysokość przy najniższym sposobie montażu 31 mm
Długość 33.5 mm
Wykonanie przeciwwybuchowe Ex-e - potwierdzone Tak
Wymagana płytka zamykająca Tak
Kolor Niebieski
Wewnętrzne piętra zmostkowane Nie
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej 2.5 - 0.13 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową 1.5 - 0.13 mm²
Przekrój przyłączanego przewodu jednodrutowego 0.13 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego 4 - 0.13 mm²
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Do instalacji Miedź
Szerokość 5.1 mm
Wysokość 33.5 mm
Głębokość 31 mm
