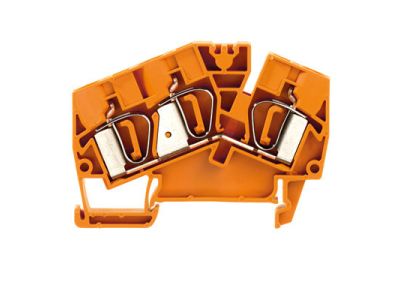

Złączka szynowa przelotowa ZDU 6-2/3AN OR | 1771430000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 6-2/3AN OR (nr kat. 1771430000) to element przeznaczony do montażu w rozdzielnicach na szynie DIN. Dzięki pomarańczowemu kolorowi ułatwia szybką identyfikację wizualną w instalacjach elektrycznych. Model umożliwia podłączenie dwóch lub trzech przewodów w jednym punkcie, co pozwala na elastyczne tworzenie połączeń szeregowych lub odgałęźnych bez konieczności stosowania dodatkowych listew zaciskowych.

• Przelotowa konstrukcja: Pozwala na łączenie przewodów w linii bez przerywania obwodu, co upraszcza prowadzenie instalacji i redukuje liczbę potencjalnych miejsc awarii.
• Liczba przyłączy: Dwa lub trzy przewody (w zależności od konfiguracji) w jednym zacisku zwiększają elastyczność aranżacji rozdzielnicy i oszczędzają miejsce na szynie.
• Kolor pomarańczowy: Ułatwia szybkie odróżnienie od innych złączek w rozdzielnicy, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłek.
• Montaż na szynie DIN TH35: Zapewnia stabilne i pewne mocowanie w standardowych rozdzielnicach modułowych, zgodne z powszechną praktyką instalacyjną.
• Solidne połączenie śrubowe: Gwarantuje trwały i bezpieczny styk elektryczny dla przewodów o odpowiednim przekroju (szczegóły w dokumentacji producenta).

Zgodność z Normami

Złączka szynowa ZDU 6-2/3AN OR jest produkowana zgodnie z obowiązującymi normami europejskimi dotyczącymi aparatury modułowej oraz posiada certyfikat CE. Spełnia wymagania stawiane elementom stosowanym w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka przelotowa znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach modułowych. Sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Łączenie przewodów w obwodach sterowania i zasilania w rozdzielnicach przemysłowych i domowych.
• Tworzenie punktów odgałęźnych dla obwodów oświetlenia, gniazd wtyczkowych i urządzeń stałych.
• Rozprowadzanie sygnałów sterujących w szafach automatyki (np. dla styczników, przekaźników, PLC).
• Wykorzystanie w układach rozdziału faz, neutralnych i ochronnych PE, gdzie wymagana jest przejrzysta i bezpieczna topologia połączeń.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z zaleceniami producenta – zdjąć izolację na odpowiednią długość i wsunąć w zacisk, a następnie dokręcić śrubę momentem określonym w dokumentacji technicznej. Dobór przekroju przewodów musi być zgodny z obciążalnością prądową i zastosowaniem. Po zakończeniu podłączeń zaleca się sprawdzenie poprawności połączeń oraz wykonanie pomiarów izolacji.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma ta złączka? Stopień ochrony nie został podany w danych producenta. W przypadku montażu w rozdzielnicy o odpowiednim IP (np. IP54 dla rozdzielnic zewnętrznych) złączka pracuje w warunkach chronionych. Standardowe zastosowanie przewiduje pracę wewnątrz rozdzielnicy.
• Czy złączka umożliwia podłączenie zarówno dwóch, jak i trzech przewodów? Tak, oznaczenie 2/3AN w nazwie wskazuje, że konstrukcja zacisku pozwala na wpięcie dwóch lub trzech przewodów (w zależności od ich przekroju i konfiguracji). Należy jednak przestrzegać maksymalnych przekrojów oraz zasad jednoczesnego zaciskania wielu przewodów zgodnych z dokumentacją.
