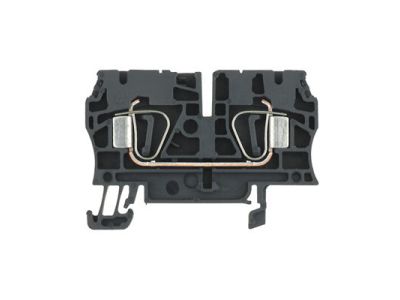

Złączka szynowa przelotowa ZDU 4 SW | 1683650000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 4 SW (symbol 1683650000) to element służący do bezpiecznego i trwałego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki kompaktowej budowie oraz montażowi na szynie DIN (TH35) pozwala zaoszczędzić miejsce w szafie elektrycznej. Złączka przystosowana jest do wielokrotnego użytku, co ułatwia modernizację i rozbudowę instalacji.

• Montaż na szynie DIN TH35: szybki i pewny instalacja w standardowych rozdzielnicach modułowych.
• Konstrukcja przelotowa: umożliwia łączenie przewodów bez konieczności stosowania dodatkowych kostek – oszczędność miejsca i czasu.
• Materiał izolacyjny o wysokiej wytrzymałości: zapewnia bezpieczną pracę w typowych warunkach rozdzielnicowych (IP20).
• Oznaczenie SW: wersja w kolorze szarym, ułatwiająca identyfikację wizualną w szafie.
• Uniwersalność zastosowania: odpowiednia do przewodów miedzianych o typowych przekrojach stosowanych w instalacjach niskiego napięcia.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z wymaganiami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Złączka szynowa przelotowa ZDU 4 SW sprawdza się wszędzie tam, gdzie potrzebne jest pewne i uporządkowane łączenie przewodów w ograniczonej przestrzeni.

• Tworzenie punktów rozgałęźnych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów sterowniczych w szafach automatyki przemysłowej i budynkowej.
• Zasilanie odbiorników z szyny zbiorczej bez konieczności stosowania dodatkowych listew.
• Szybkie przyłączenie przewodów w puszkach instalacyjnych i tablicach rozdzielczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Złączkę należy zamocować na szynie DIN TH35 zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do obciążenia i charakterystyki zabezpieczeń obwodu. Moment dokręcania śrub – według danych producenta (dostępnych w karcie katalogowej). Przed pierwszym użyciem zaleca się sprawdzenie ciągłości połączenia.

FAQ

• Czy złączka ZDU 4 SW nadaje się do montażu na standardowej szynie TH35? Tak, produkt został zaprojektowany do montażu na szynie DIN o szerokości 35 mm, typowej dla aparatury modułowej.
• Jaki stopień ochrony ma ta złączka? Produkt nie ma określonego stopnia ochrony – w typowych zastosowaniach montowany jest wewnątrz rozdzielnicy (IP20 zapewniane przez obudowę).
• Czy złączka wymaga specjalistycznych narzędzi do montażu? Do przykręcania przewodów wystarczy standardowy wkrętak płaski lub krzyżakowy odpowiedni do śrub. Nie wymaga specjalnych narzędzi zaciskowych.
