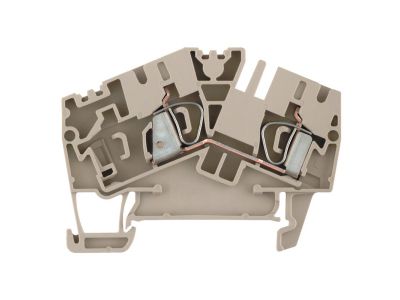

Złączka szynowa przelotowa ZDU 4-2/2AN | 1770370000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 4-2/2AN (symbol 1770370000) umożliwia bezpieczne i niezawodne łączenie przewodów w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji przelotowej pozwala na prowadzenie obwodów bez konieczności dzielenia szyny. Model przeznaczony jest do przewodów o przekroju do 4 mm², co pokrywa typowe potrzeby instalacji kontrolno-sterowniczych. Szerokość modułu dostosowana jest do montażu na szynie TH35 (DIN).

• Przekrój przewodów do 4 mm²: obsługuje przewody linkowe i sztywne w szerokim zakresie, zapewniając elastyczność w doborze kabli.
• Konstrukcja przelotowa: umożliwia łatwe tworzenie ciągłych połączeń bez dodatkowych łączników, oszczędzając miejsce w rozdzielnicy.
• System sprężynowy (zacisk bezśrubowy): gwarantuje szybki i pewny montaż oraz wysoki opór przed samoczynnym poluzowaniem.
• Montaż na szynie DIN TH35: standardowe mocowanie dla aparatury modułowej, ułatwia instalację w rozdzielnicach.
• Kompaktowe wymiary: niewielka szerokość modułu pozwala na efektywne wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Złączka spełnia wymagania ogólnych norm europejskich dotyczących łączenia przewodów oraz posiada certyfikat CE. Producent zapewnia deklarację zgodności z odpowiednimi dyrektywami Unii Europejskiej. Ze względu na brak szczegółowych danych w źródle, zaleca się weryfikację zgodności z konkretną normą (np. IEC/EN 60947-7-1) na etykiecie produktu lub w dokumentacji technicznej.

Zastosowanie

Złączka szynowa przelotowa ZDU 4-2/2AN znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i trwałe połączenie przewodów w obwodach sterowania, automatyki i rozdzielnicach. Dzięki kompaktowej budowie idealnie sprawdza się w:

• rozdzielnicach elektrycznych w budynkach mieszkalnych i przemysłowych,
• szafach sterowniczych maszyn i urządzeń,
• łącznikach szyn zbiorczych w instalacjach fotowoltaicznych i systemach zasilania awaryjnego,
• punktach odgałęźnych i połączeniach pośrednich w obwodach sygnalizacji i automatyki budynkowej.

Wskazówki Montażowe

Montaż i konserwację urządzenia może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Złączkę należy zamocować na szynie DIN TH35 zgodnie z instrukcją producenta. Przed podłączeniem przewodów sprawdzić poprawność ich przygotowania (długość odizolowanej żyły, ewentualne tulejki). Moment dokręcania (jeśli dotyczy) – stosować się do danych z dokumentacji. Przekrój przewodów dobrać do obciążenia prądowego. Niedopuszczalne jest przekraczanie maksymalnego przekroju (4 mm²) oraz parametrów znamionowych kabli.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja sprężynowa umożliwia pewne łączenie zarówno przewodów sztywnych (drut), jak i linkowych (wielożyłowych) w zakresie przekroju do 4 mm². Zaleca się stosowanie tulejek do żył linkowych odpowiednio dobranych do przekroju.
• Jaki stopień ochrony ma złączka? Producent nie podaje stopnia ochrony dla samej złączki. Typowa aparatura modułowa montowana wewnątrz rozdzielnic ma IP20 w stanie zabudowanym. W warunkach zapylonych lub wilgotnych konieczne jest zastosowanie obudowy o wyższym stopniu ochrony.
• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy EN 60947-7 oraz posiada oznaczenie CE.
