Złączka szynowa przelotowa ZDU 2.5/4AN WS | 1683480000 Weidmuller

Opis i Kluczowe Cechy

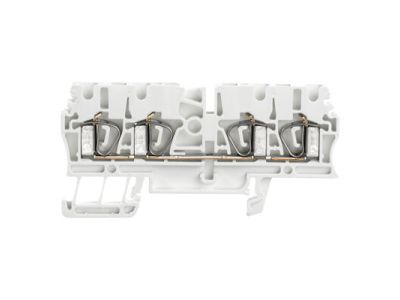

Złączka szynowa przelotowa ZDU 2.5/4AN WS (symbol 1683480000) to komponent przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki przekrojowi przewodów do 2,5 mm² umożliwia bezpieczne połączenia w obwodach sterowania i automatyki. Cztery modułowe zaciski (oznaczenie 4AN) zapewniają elastyczność w tworzeniu węzłów połączeniowych, a szara obudowa (WS) ułatwia identyfikację w instalacji.

• Przekrój przewodu do 2,5 mm²: Pozwala na podłączenie przewodów o typowym przekroju stosowanym w obwodach sterowania, zapewniając niezawodne przewodzenie prądu bez ryzyka przegrzania.
• Liczba zacisków: 4 (4AN): Umożliwia wykonanie wielu połączeń w jednej obudowie, oszczędzając miejsce na szynie DIN.
• Montaż na szynie DIN TH35: Szybki i pewny montaż w rozdzielnicach zgodny ze standardem DIN.
• Przelotowa konstrukcja: Zapewnia ciągłość szyny bez konieczności przerywania obwodu, co ułatwia rozbudowę instalacji.
• Kolor szary (WS): Ułatwia oznaczanie i identyfikację w systemach wielopołączeniowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, co gwarantuje zgodność z obowiązującymi przepisami bezpieczeństwa. Złączka przeznaczona jest do montażu w suchych pomieszczeniach, w standardowych warunkach środowiskowych.

Zastosowanie

Złączka szynowa przelotowa ZDU 2.5/4AN WS znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnych połączeń przewodów. Sprawdza się zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych automatyki.

• Łączenie przewodów ochronnych, neutralnych i fazowych w rozdzielnicach głównych i podrzędnych.
• Tworzenie węzłów połączeniowych w szafach sterowniczych systemów automatyki budynkowej i przemysłowej.
• Stosowanie w obwodach sterowania i sygnalizacji, gdzie wymagana jest kompaktowa złączka przelotowa.
• Jako element systemów okablowania w instalacjach tymczasowych i stałych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę mocuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody podłącza się do zacisków zgodnie z oznaczeniami na obudowie. Moment dokręcania oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest maksymalny przekrój przewodu dla złączki ZDU 2.5/4AN WS? Zgodnie z oznaczeniem 2.5, maksymalny przekrój wynosi 2,5 mm².
• Ile zacisków posiada ta złączka? Posiada 4 modułowe zaciski, co wynika z oznaczenia 4AN.
• Jaki jest stopień ochrony złączki? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
