Złączka szynowa przelotowa ZDU 2.5/4AN SW | 1683490000 Weidmuller

Opis i Kluczowe Cechy

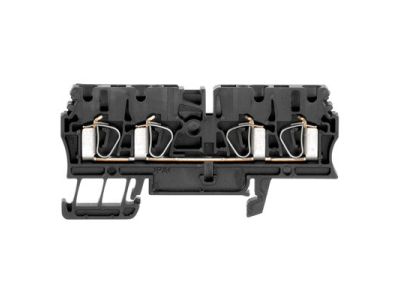

Złączka szynowa przelotowa ZDU 2.5/4AN SW (symbol 1683490000) to modułowe złącze przeznaczone do montażu na szynie DIN, umożliwiające bezpieczne i pewne łączenie przewodów w instalacjach elektrycznych. Dzięki konstrukcji przelotowej pozwala na ciągłość przewodu bez konieczności stosowania dodatkowych mostków, a cztery zaciski zapewniają elastyczność w rozdzielaniu obwodów. Przekrój 2,5 mm² sprawia, że złączka nadaje się do typowych przewodów stosowanych w obwodach sterowania i zasilania.

• Przekrój przewodu 2,5 mm²: Możliwość podłączenia przewodów o typowym przekroju stosowanym w instalacjach niskiego napięcia – ułatwia integrację z istniejącą infrastrukturą.
• Cztery zaciski (4AN): Pozwalają na rozdział jednego obwodu na kilka odbiorników lub łączenie wielu przewodów w jednym punkcie – redukuje liczbę połączeń i oszczędza miejsce w rozdzielnicy.
• Konstrukcja przelotowa: Umożliwia przepływ prądu bez przerywania przewodu – zapewnia niską rezystancję styku i ogranicza ryzyko przegrzania.
• Montaż na szynę TH35 (DIN): Szybki i stabilny montaż w standardowych rozdzielnicach modułowych – skraca czas instalacji i ułatwia późniejszą rozbudowę.
• Kolor szary (SW): Uniwersalny wygląd pasujący do większości rozdzielnic – neutralny wizualnie i łatwy do oznaczenia.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm dotyczących złącz szynowych stosowanych w aparaturze modułowej. Produkt posiada certyfikat CE oraz jest zgodny z zasadami bezpieczeństwa elektrycznego obowiązującymi w Unii Europejskiej. Wszelkie szczegółowe parametry normatywne należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Złączka przelotowa ZDU 2.5/4AN SW znajduje zastosowanie wszędzie tam, gdzie konieczne jest estetyczne i niezawodne łączenie przewodów w obrębie rozdzielnicy. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Łączenie i rozdział przewodów w szafach sterowniczych – do zasilania przekaźników, styczników i modułów PLC.
• Tworzenie punktów odgałęźnych w obwodach oświetlenia i gniazd wtyczkowych – ułatwia diagnostykę i serwis.
• W systemach automatyki budynkowej – jako element łączeniowy w szYNach rozdzielczych dla modułów wykonawczych.
• Zastosowanie w bezpiecznikowych rozdzielnicach mieszkaniowych – umożliwia szybką wymianę lub rozbudowę obwodów.

Wskazówki Montażowe

Montaż złączki musi być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę należy umieścić na szynie TH35 (DIN) w standardowej rozdzielnicy – wystarczy zatrzasnąć ją na szynie aż do słyszalnego kliknięcia. Przy podłączaniu przewodów użyj odpowiedniego narzędzia do zaciskania (jeśli wymagane) i dokręć śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobierz do spodziewanego prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń miernikiem.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć? Złączka ZDU 2.5/4AN SW jest przeznaczona dla przewodów o przekroju do 2,5 mm² (w zależności od konfiguracji – zaleca się stosowanie przewodów miedzianych). Dokładne dane znajdziesz w karcie katalogowej producenta.
• Czy złączka jest przystosowana do pracy w warunkach dużej wilgotności? Produkt jest typową złączką szynową do rozdzielnic suchych. Stopień ochrony nie został podany w dostępnych danych – w przypadku montażu w środowisku wilgotnym należy zastosować obudowę o odpowiedniej klasie IP.
• Czy można stosować ją do łączenia przewodów o różnych przekrojach? Ze względu na konstrukcję przelotową zaleca się podłączanie przewodów o jednakowym przekroju. W przypadku łączenia różnych przekrojów skonsultuj się z dokumentacją techniczną – nie gwarantuje się pełnego docisku dla wszystkich kombinacji.
