Złączka szynowa przelotowa ZDU 2.5/4AN GE | 1683430000 Weidmuller

Opis i Kluczowe Cechy

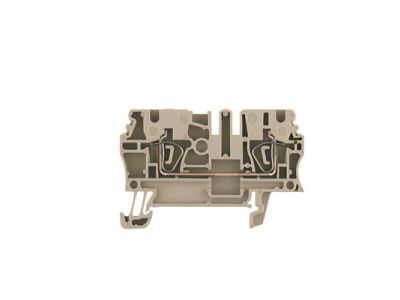

Złączka szynowa przelotowa ZDU 2.5/4AN GE (symbol 1683430000) to element łączeniowy przeznaczony do montażu na szynie TH35 (DIN). Dzięki 4 punktom połączeniowym i kompatybilności z przewodami o przekroju do 2.5 mm² pozwala na łatwe i bezpieczne rozprowadzanie zasilania w rozdzielnicach i szafach sterowniczych. Kompaktowa konstrukcja oszczędza miejsce na szynie.

• Przekrój przewodów do 2.5 mm²: Umożliwia podłączenie przewodów o średniej grubości stosowanych w obwodach oświetleniowych, gniazd i sterowania – idealna do typowych instalacji.
• 4 punkty połączeniowe (4AN): Zapewnia możliwość rozgałęzienia obwodu lub podłączenia kilku przewodów w jednym punkcie, co upraszcza okablowanie i redukuje liczbę złączek.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach zgodnych z normą DIN – bez użycia narzędzi (zaskakiwanie na szynę).
• Konstrukcja przelotowa: Umożliwia przejście przewodu przez złączkę, co jest wygodne przy łączeniu szyn lub tworzeniu magistral.
• Kolor szary (GE): Ułatwia identyfikację wizualną i estetyczny wygląd wewnątrz rozdzielnicy.

Zgodność z Normami

Złączka szynowa ZDU 2.5/4AN GE spełnia wymogi europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla sprzętu łączeniowego w instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów w instalacjach elektrycznych:

• Rozdzielnice mieszkaniowe i przemysłowe – do rozprowadzania fazy, neutralnego i ochronnego.
• Szafy sterownicze – jako element łączeniowy dla przewodów sztywnych i elastycznych przy tworzeniu szyn zasilających.
• Instalacje oświetleniowe i gniazd wtyczkowych – do podłączenia kilku odbiorników do jednego obwodu.
• Automatyka budynkowa – do łączenia czujników, siłowników i modułów sterujących.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuj na szynie TH35 (DIN) przez zaskoczenie, upewniając się że zatrzask jest prawidłowo zablokowany. Przewody należy wprowadzić do odpowiednich gniazd zgodnie z oznaczeniami. W przypadku złączek śrubowych (jeśli dotyczy) stosuj moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć? Złączka ZDU 2.5/4AN GE jest przystosowana do przewodów o przekroju do 2.5 mm² (sztywne i elastyczne).
• Czy można łączyć przewody o różnym przekroju? Tak, jednak każdy podłączony przewód nie może przekraczać 2.5 mm².
• Jak zamontować złączkę na szynie TH35? Należy zaskoczyć złączkę na szynę – sprężynujący zatrzask zapewnia pewne trzymanie; przed montażem sprawdź czystość szyny i jej prawidłowe zamocowanie.
