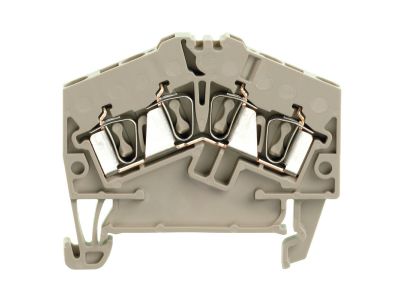

Złączka szynowa przelotowa ZDU 2.5-2/4AN przelotowa, sprężynowa, ciemnobeżowa | 1706060000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5-2/4AN (symbol 1706060000) to element przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Wyposażona w zacisk sprężynowy, umożliwia szybki i pewny montaż przewodów o przekroju do 2,5 mm² – oszczędza czas instalacji i redukuje ryzyko poluzowania połączenia. Produkt w kolorze ciemnobeżowym, montowany na szynie DIN TH35.

• Zacisk sprężynowy: Umożliwia bezobsługowe podłączenie przewodów bez użycia narzędzi – skraca czas montażu i gwarantuje stały docisk.
• Przelotowa konstrukcja: Pozwala na łączenie przewodów w jednej linii bez potrzeby stosowania dodatkowych zworek – upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Przekrój przewodów do 2,5 mm²: Zapewnia wystarczającą przepustowość dla typowych obciążeń w instalacjach oświetleniowych i gniazd wtyczkowych.
• Montaż na szynie DIN 35 mm (TH35): Standardowe mocowanie umożliwia szybki montaż w rozdzielnicach i szafach sterowniczych zgodnie z rozpowszechnionym systemem.
• Kolor ciemnobeżowy: Ułatwia wizualne oznakowanie obwodów – zwiększa czytelność instalacji podczas serwisu i rozbudowy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa. Posiada oznaczenie CE. Konstrukcja jest zgodna ze standardem DIN dla aparatury montowanej na szynie TH35.

Zastosowanie

Złączka szynowa przelotowa ZDU 2.5-2/4AN znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagane jest łączenie przewodów w sposób pewny i oszczędzający miejsce. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Łączenie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów odgałęźnych w szafach sterowniczych i automatyk budynkowej.
• Podłączanie odbiorników stałych (oświetlenie, gniazda) w obwodach do 2,5 mm².
• Zastosowanie w instalacjach tymczasowych na budowach dzięki szybkiemu zaciskowi sprężynowemu.

Wskazówki Montażowe

Montaż i podłączenie złączki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Złączkę należy zamocować na szynie DIN TH35 (35 mm) w pozycji pionowej. Zaleca się stosowanie przewodów o przekroju zgodnym z obciążeniem obwodu, nie większym niż 2,5 mm². Moment dokręcania zacisku (w przypadku wersji śrubowej – nie dotyczy, tutaj sprężynowy) – nie ma konieczności dokręcania, wystarczy wsunąć przewód do oporu. Po wykonaniu połączenia sprawdź jego stabilność lekkim pociągnięciem.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, zacisk sprężynowy jest przystosowany zarówno do przewodów sztywnych, jak i linkowych (zalecane końcówki tulejkowe dla przewodów linkowych cienkożyłowych).
• Jaki jest stopień ochrony (IP)? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – nie określono osobnego stopnia ochrony. W rozdzielnicy typowo uzyskuje się IP20 lub wyższy w zależności od obudowy.
• Czy można łączyć przewody o różnych przekrojach? Tak, w jednym zacisku można połączyć przewody o przekroju do 2,5 mm², pod warunkiem że łączny przekład nie przekracza dopuszczalnego dla danego zacisku (szczegóły w karcie katalogowej producenta).
