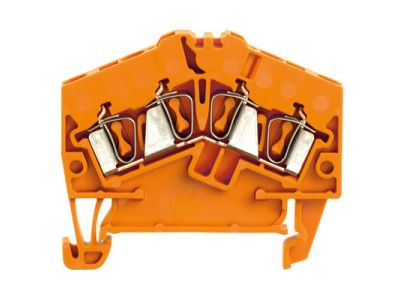

Złączka szynowa przelotowa ZDU 2.5-2/4AN OR przelotowa, sprężynowa, pomarańczowa | 1706080000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5-2/4AN OR (symbol 1706080000) to element okablowania rozdzielnic z zaciskiem sprężynowym, przeznaczony do łączenia przewodów o przekroju do 2,5 mm². Jej konstrukcja umożliwia szybki i bezobsługowy montaż bez użycia narzędzi, co skraca czas instalacji. Pomarańczowy kolor ułatwia oznaczenie fazy lub obwodu w systemie okablowania.

• Zacisk sprężynowy: zapewnia trwałe i odporne na wibracje połączenie przewodów bez konieczności dokręcania śrub, minimalizując ryzyko poluzowania w eksploatacji.
• Przekrój przewodów do 2,5 mm²: umożliwia podłączenie typowych żył w instalacjach oświetleniowych, gniazd i sterowania.
• Montaż na szynę TH35: szybkie zatrzaśnięcie w standardowej szynie montażowej pasującej do większości rozdzielnic i szaf sterowniczych.
• Wymiary zwarte: oszczędność miejsca w szafie, możliwość gęstego okablowania.
• Pomarańczowy kolor: ułatwia identyfikację konkretnego obwodu (np. fazy L1) w przypadku stosowania kodowania kolorystycznego.

Zgodność z Normami

Złączka szynowa ZDU 2.5-2/4AN OR spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka doskonale sprawdza się wszędzie tam, gdzie potrzebne jest pewne i szybkie połączenie przewodów w rozdzielnicy lub szafie sterowniczej.

• Łączenie przewodów zasilających i sterowniczych w rozdzielnicach budynkowych i przemysłowych.
• Okablowanie szaf sterowniczych, w tym połączeń między stycznikami, przekaźnikami i modułami PLC.
• Wykonywanie połączeń przejściowych w systemach sygnalizacji i automatyki budynkowej (BMS).
• Tworzenie bezpiecznych punktów odgałęźnych w obwodach oświetlenia i gniazd wtyczkowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zatrzasnąć na szynie TH35 (DIN 35 mm) w wyznaczonym miejscu. Przewody przed włożeniem należy zdjąć z izolacji na odpowiednią długość (zgodnie z dokumentacją producenta). Przekrój przewodów musi być dobrany do obciążenia prądowego obwodu – nie należy przekraczać maksymalnego przekroju 2,5 mm². Dozwolone jest używanie przewodów zarówno sztywnych, jak i linkowych (z końcówkami tulejkowymi). Nie stosować nadmiernej siły przy wciskaniu przewodu – zacisk sprężynowy sam zablokuje żyłę.

FAQ

• Jaki typ zacisku ma złączka ZDU 2.5-2/4AN OR? Jest to złączka z zaciskiem sprężynowym (bezśrubowym). Przewód wsuwa się bezpośrednio, a sprężyna dociska go do szyny prądowej – nie wymaga dokręcania.
• Jaki jest stopień ochrony tej złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, co zapewnia ochronę przed dotykiem bezpośrednim odpowiadającą IP20. Sam produkt nie posiada własnej obudowy – ochronę zapewnia obudowa rozdzielnicy.
• Czy złączka nadaje się do przewodów linkowych? Tak, zacisk sprężynowy dobrze współpracuje zarówno z przewodami sztywnymi (drut), jak i linkowymi. Dla przewodów linkowych zaleca się stosowanie końcówek tulejkowych w celu zapewnienia optymalnego docisku i trwałości połączenia.
