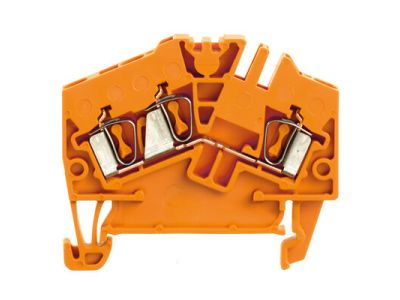

Złączka szynowa przelotowa ZDU 2.5-2/3AN OR przelotowa, sprężynowa, pomarańczowa | 1706050000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5-2/3AN OR (nr kat. 1706050000) to element łączeniowy wykonany w technologii sprężynowej, przeznaczony do montażu na szynie TH35. Dzięki zaciskowi sprężynowemu umożliwia szybkie i pewne łączenie przewodów o przekroju do 2.5 mm², co przekłada się na oszczędność czasu podczas instalacji oraz niezawodność połączenia w trudnych warunkach wibracji. Pomarańczowa obudowa ułatwia identyfikację wizualną w rozdzielnicy.

• Technologia sprężynowa: gwarantuje bezobsługowe, samoczynne zaciskanie przewodu – eliminuje ryzyko poluzowania styku w wyniku wibracji lub zmian temperatury.
• Przekrój przyłącza do 2.5 mm²: dedykowana do przewodów jedno- i wielodrutowych stosowanych w typowych obwodach sterowania i zasilania.
• Konstrukcja przelotowa: umożliwia łatwe łączenie kilku przewodów w jednym punkcie oraz tworzenie połączeń szeregowych bez użycia dodatkowych mostków.
• Kolor pomarańczowy: ułatwia szybkie rozróżnienie funkcji (np. przewody fazowe, sygnałowe) w gęsto zabudowanej szafie sterowniczej.
• Montaż na szynie TH35: kompatybilność z najpopularniejszym standardem szyn montażowych w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla osprzętu łączeniowego stosowanego w instalacjach niskiego napięcia. Posiada oznaczenie CE potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Konkretne numery norm (np. IEC/EN 60947-7-1) nie zostały podane w dokumentacji produktu – zalecamy weryfikację z kartą katalogową producenta.

Zastosowanie

Złączka ZDU 2.5-2/3AN OR sprawdza się wszędzie tam, gdzie wymagane jest szybkie, pewne i uporządkowane łączenie przewodów w rozdzielnicach oraz szafach sterowniczych.

• Łączenie przewodów zasilających w obwodach pomocniczych rozdzielnic budynkowych.
• Tworzenie punktów rozgałęźnych w szafach automatyki przemysłowej (np. zasilanie sterowników PLC, przekaźników).
• Łączenie przewodów w pętli sterowania (przyciski, czujniki, sygnalizatory) na szynie DIN.
• Zastosowanie w instalacjach oświetleniowych i gniazd wtykowych do szybkiego łączenia przewodów w puszce rozgałęźnej (przy montażu na szynie w rozdzielnicy).

Wskazówki Montażowe

Prace montażowe powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie w całym obwodzie.

Złączkę należy umieścić na szynie TH35 (DIN) – zatrzaskuje się automatycznie. Przewód wprowadzić do otworu zaciskowego aż do oporu – sprężyna samoczynnie zaciśnie żyłę. Aby zwolnić przewód, należy wcisnąć odpowiedni element odblokowujący (jeśli występuje) lub użyć śrubokrętu zgodnie z instrukcją producenta.

Przekrój przewodu dobierz do spodziewanego obciążenia prądowego – złączka jest przewidziana dla przewodów o przekroju maksymalnym 2.5 mm². Nie dokręcać na siłę – mechanizm sprężynowy nie wymaga momentu dokręcania. Zalecamy stosowanie przewodów z końcówkami tulejkowymi dla zapewnienia optymalnego styku.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Złączka jest przeznaczona do przewodów o przekroju do 2.5 mm² (jedno- i wielodrutowe). Nie zaleca się stosowania grubszych przewodów – może to uszkodzić mechanizm sprężynowy.
• Czy złączka pasuje do standardowej szyny DIN? Tak, złączka montowana jest na szynie TH35 (35 mm) zgodnej z normą DIN EN 60715.
• Jaki jest kolor złączki i czy ma znaczenie funkcjonalne? Złączka jest w kolorze pomarańczowym (OR). Kolor nie wpływa na parametry techniczne, ale ułatwia wizualne odróżnienie grupy przewodów (np. fazy, obwody sterowania) w rozdzielnicy.
