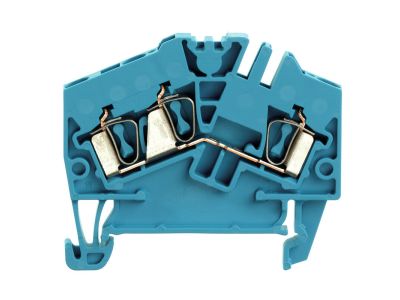

Złączka szynowa przelotowa ZDU 2.5-2/3AN BL przelotowa, sprężynowa, niebieska | 1706040000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1706040000 (typ ZDU 2.5-2/3AN) to element przeznaczony do szybkiego i pewnego łączenia przewodów w instalacjach elektrycznych. Wykorzystuje technologię połączenia sprężynowego, która zapewnia bezobsługowe, wibroodporne i trwałe połączenie bez konieczności dokręcania. Przekrój przyłączeniowy 2,5 mm² umożliwia stosowanie w obwodach oświetleniowych, gniazd wtyczkowych i sterowania. Niebieska barwa ułatwia identyfikację funkcji (np. przewód neutralny) w rozdzielnicy.

• Technologia sprężynowa: Szybki i niezawodny montaż – wystarczy włożyć odizolowany przewód, stalowa sprężyna zaciska go automatycznie, eliminując ryzyko poluzowania się połączenia w czasie eksploatacji.
• Przekrój przyłączeniowy 2,5 mm²: Odpowiednia do przewodów miedzianych jedno- i wielodrutowych, stosowanych w typowych obwodach odbiorczych (gniazda, oświetlenie), zapewniając niską rezystancję styku i bezpieczny przepływ prądu.
• Konstrukcja przelotowa (2/3AN): Umożliwia połączenie dwóch lub trzech żył w jednym punkcie oraz ewentualne rozgałęzienie, co ułatwia prowadzenie okablowania i oszczędza miejsce w rozdzielnicy.
• Montaż na szynę TH35 (DIN): Standardowe mocowanie w rozdzielnicach i szafach sterowniczych – szybki zatrzask bez użycia narzędzi, idealny do zabudowy modułowej.
• Kolor niebieski: Ułatwia wizualną identyfikację biegu neutralnego lub innej dedykowanej funkcji, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłki.

Zgodność z Normami

Złączka zaprojektowana jest zgodnie z wymaganiami europejskich norm dotyczących aparatury modułowej oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Złączka przelotowa ZDU 2.5-2/3AN znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i bezobsługowe łączenie przewodów w rozdzielnicach oraz szafach sterowniczych. Sprawdza się zarówno w instalacjach nowych, jak i przy modernizacjach istniejących obwodów.

• Łączenie przewodów neutralnych i fazowych w rozdzielnicach mieszkaniowych i biurowych – niebieski kolor ułatwia oznaczanie N.
• Rozgałęzianie obwodów oświetleniowych i gniazd wtyczkowych – oszczędność miejsca dzięki funkcji przelotowej (2/3 zaciski).
• Instalacje w systemach automatyki budynkowej (sterowanie oświetleniem, roletami) – szybki montaż i łatwa rekonfiguracja.
• Obwody sygnalizacyjne i zasilające w szafach sterowniczych maszyn – odporność na wibracje dzięki zaciskowi sprężynowemu.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim bezwzględnym odłączeniu napięcia w instalacji. Złączkę należy zamontować na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przed włożeniem przewodu należy go odizolować na długość ok. 8-10 mm. Nie wymaga stosowania narzędzi ani dokręcania – wystarczy włożyć żyłę do otworu, aż do oporu. W przypadku przewodów wielodrutowych zaleca się użycie tulejek końcowych. Przekrój przewodów należy dobrać odpowiednio do obciążenia prądowego obwodu, nie przekraczając maksymalnego przekroju 2,5 mm². W przypadku potrzeby wypięcia przewodu należy użyć odpowiedniego narzędzia (np. wkrętaka płaskiego) do odblokowania sprężyny.

FAQ

• Czy złączka jest przystosowana do podłączenia przewodów linkowych? Tak, konstrukcja sprężynowa umożliwia podłączenie zarówno przewodów jedno-, jak i wielodrutowych (linka). Dla przewodów wielodrutowych zaleca się stosowanie tulejek końcowych, aby zapewnić pełny docisk i pewność połączenia.
• Jaki jest stopień ochrony (IP) złączki? Typowa aparatura modułowa do montażu w rozdzielnicy nie posiada indywidualnego stopnia ochrony – ochronę zapewnia obudowa rozdzielnicy. W warunkach normalnych złączka jest przeznaczona do pracy w suchych pomieszczeniach wewnątrz rozdzielnic (IP2X lub wyższy w zależności od zestawu).
• Czy złączkę można stosować w obwodach prądu stałego? Tak, zaciski sprężynowe są odpowiednie zarówno dla prądu przemiennego (AC), jak i stałego (DC). Przy wyższych napięciach DC należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych, które w tej konstrukcji są zgodne z normami dla napięć do 400 V AC.
