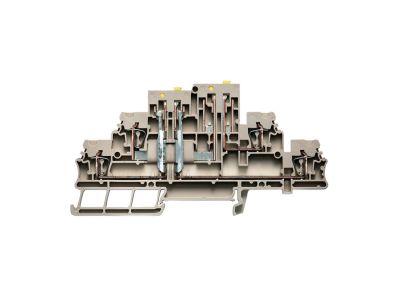

Złączka szynowa przelotowa ZDTR 2.5 | 1745400000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu ZDTR 2.5 (nr katalogowy 1745400000) przeznaczona jest do łączenia przewodów w rozdzielnicach elektrycznych. Dzięki konstrukcji przelotowej umożliwia szybkie tworzenie punktów rozdziału energii – bez konieczności stosowania dodatkowych końcówek. Montaż na szynie TH35 zapewnia kompatybilność z typową aparaturą modułową.

• Konstrukcja przelotowa: Umożliwia łączenie przewodów bezpośrednio w złączce – oszczędność czasu i miejsca w rozdzielnicy.
• Przeznaczenie do szyny TH35: Łatwy i pewny montaż w standardowej rozdzielnicy modułowej, zgodny z powszechną praktyką instalacyjną.
• Uniwersalność zastosowania: Służy do dystrybucji fazy, neutralnego lub ochronnego przewodu PE w obwodach sterowania i zasilania.
• Solidne wykonanie: Materiał gwarantujący stabilne połączenie elektryczne i odporność na wibracje w warunkach eksploatacyjnych (szczegółowe parametry materiałowe dostępne w karcie katalogowej producenta).
• Bezpieczeństwo użytkowania: Prawidłowo zamontowana złączka zapewnia trwałe i niskorezystancyjne połączenie, minimalizując ryzyko przegrzania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi wymaganiami dla złączek szynowych stosowanych w rozdzielnicach. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi dyrektywami. W celu uzyskania szczegółowych informacji o certyfikatach i normach szczegółowych należy odnieść się do dokumentacji producenta.

Zastosowanie

Złączka szynowa przelotowa ZDTR 2.5 znajduje zastosowanie w rozdzielnicach elektrycznych budynków mieszkalnych, przemysłowych i obiektach użyteczności publicznej. Umożliwia elastyczne prowadzenie dystrybucji energii do podrzędnych obwodów.

• Rozdział fazy L, przewodu neutralnego N lub ochronnego PE w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów zasilających dla styczników, przekaźników i innej aparatury modułowej.
• Tworzenie punktów odgałęźnych w instalacjach automatyki budynkowej i sterowania.
• Modernizacja i rozbudowa istniejących rozdzielnic – szybkie dodawanie nowych obwodów.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie TH35 zgodnie z kierunkiem oznakowania. Przewody o odpowiednim przekroju (dobranym do obciążenia obwodu) wprowadzić do wnęki aż do oporu, upewniając się o prawidłowym dociśnięciu. Dozwolony moment dokręcania (jeśli dotyczy) należy sprawdzić w dokumentacji producenta. Po zamknięciu obudowy rozdzielnicy przeprowadzić kontrolę poprawności połączeń.

FAQ

• Czy złączka ZDTR 2.5 pasuje do każdej szyny TH35? Tak, jest zaprojektowana do montażu na standardowej szynie nośnej TH35 (35 mm), stosowanej powszechnie w rozdzielnicach modułowych.
• Czy do podłączenia przewodów wymagane są końcówki? Konstrukcja przelotowa umożliwia bezpośrednie wsunięcie przewodu bez stosowania końcówek – pod warunkiem że przewód ma odpowiedni przekrój i jest prawidłowo odizolowany. Należy stosować się do zaleceń producenta.
• Jaki jest stopień ochrony złączki po zamontowaniu w rozdzielnicy? Stopień ochrony złączki jako elementu aparatury modułowej jest zależny od obudowy rozdzielnicy. Typowo dla rozdzielnic wewnątrz budynków stosuje się IP20, jednak ostateczną wartość określa obudowa i sposób instalacji.
