Złączka szynowa przelotowa ZDLD 2.5-2N/PE/L/N | 1131760000 Weidmuller

Opis i Kluczowe Cechy

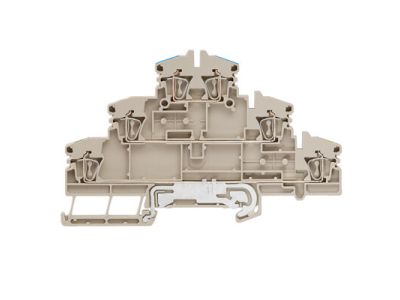

Złączka szynowa przelotowa ZDLD 2.5‑2N/PE/L/N (nr kat. 1131760000) to kompaktowy element łączeniowy przeznaczony do montażu na szynie TH35. Umożliwia bezpieczne i uporządkowane rozprowadzenie przewodów fazowych (L), neutralnych (N) oraz ochronnych (PE) w rozdzielnicach elektrycznych. Dzięki przekrojowi przyłączeniowemu do 2,5 mm² zapewnia odpowiednią przepustowość dla standardowych obwodów instalacyjnych.

• Przekrój przyłączeniowy do 2,5 mm²: pozwala na podłączenie typowych przewodów instalacyjnych bez ryzyka przeciążenia zacisków.
• Budowa przelotowa: ułatwia szybkie łączenie odbiorników i tworzenie rozgałęzień bezpośrednio na szynie DIN.
• Zaciski dla L, N i PE: zapewniają kompletną i czytelną dystrybucję wszystkich wymaganych przewodów w jednej złączce.
• Montaż na szynie TH35: gwarantuje stabilne i łatwe mocowanie w standardowych rozdzielnicach.
• Kompaktowa konstrukcja: oszczędza cenne miejsce na szynie i pozwala na uporządkowanie okablowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jego konstrukcja jest zgodna z ogólnymi standardami bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach.

Zastosowanie

Złączka przelotowa ZDLD znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne i przejrzyste doprowadzenie przewodów L, N oraz PE do odbiorników lub dalszych stopni instalacji.

• W rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz komercyjnych.
• Do przyłączania obwodów oświetleniowych, gniazd wtykowych oraz innych odbiorników końcowych.
• W szafach sterowniczych i układach automatyki budynkowej, gdzie wymagane jest scentralizowane rozprowadzenie przewodów zasilających.
• Jako element łączeniowy dla ciągów przewodów ochronnych (PE) i neutralnych (N) w instalacjach TN-S.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złączkę zakłada się na szynę TH35 (DIN). Przekrój przewodów należy dobrać do obciążenia i zabezpieczeń obwodu – w przypadku tej złączki maksymalny przekrój wynosi 2,5 mm². Dokręcanie zacisków wykonuj zgodnie z momentem podanym w dokumentacji producenta.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Producent określa przekrój przyłączeniowy do 2,5 mm² – wystarczający dla typowych przewodów instalacyjnych.
• Czy złączka posiada oznaczenia poszczególnych zacisków? Tak, zaciski są oznaczone symbolami L (faza), N (neutralny) oraz PE (ochronny), co ułatwia prawidłowe podłączenie.
• Jaki stopień ochrony ma ta złączka? Podobnie jak większość aparatury modułowej montowanej wewnątrz rozdzielnic, złączka posiada ochronę IP20 (brak ochrony przed wilgocią – stosować wyłącznie w suchych pomieszczeniach).
