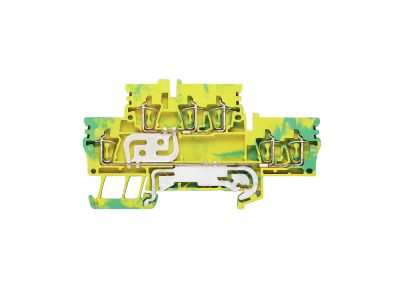

Złączka szynowa przelotowa ZDK 2.5/3AN PE | 1924470000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5/3AN PE (symbol 1924470000) przeznaczona jest do łączenia przewodów ochronnych w rozdzielnicach i szafach sterowniczych. Umożliwia przelot przewodu o przekroju do 2,5 mm², co zapewnia pewne i trwałe połączenie w obwodzie PE. Konstrukcja przystosowana do montażu na szynie TH35 gwarantuje szybką instalację w standardowych systemach rozdzielnicowych.

• Przekrój przewodu 2,5 mm²: dedykowany do przewodów ochronnych o typowym przekroju stosowanym w instalacjach elektrycznych – gwarantuje niską rezystancję połączenia.
• Funkcja przelotowa: pozwala na zachowanie ciągłości przewodu bez konieczności jego przecinania – ułatwia prowadzenie linii PE w szafie.
• Oznaczenie PE (zielono-żółty): jednoznaczna identyfikacja jako złączka do przewodu ochronnego – zgodność z systemem oznaczeń barwnych.
• Montaż na szynie TH35: szybkie i stabilne osadzenie w rozdzielnicach modułowych – standard DIN dla aparatury szynowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Złączka ZDK 2.5/3AN PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne połączenie przewodów ochronnych w systemach rozdzielnicowych. Sprawdza się w szafach sterowniczych, rozdzielnicach głównych i podrozdzielnicach.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach modułowych.
• Tworzenie punktów uziemienia w szafach sterowniczych i sterownikach PLC.
• Przelot przewodu PE między zaciskami w ciągach szynowych.
• Wykorzystanie w instalacjach przemysłowych i budynkowych jako element systemu uziemiającego.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodu należy dobrać do spodziewanego prądu zwarciowego i wymagań instalacji. Moment dokręcania śrub zaciskowych należy stosować zgodnie z danymi katalogowymi producenta – zbyt mały lub zbyt duży moment może wpłynąć na jakość połączenia. Przed przystąpieniem do prac należy zapoznać się z instrukcją montażu dołączoną do produktu.

FAQ

• Jaki przekrój przewodu mogę zastosować w tej złączce? Złączka jest przystosowana do przewodów o przekroju do 2,5 mm². Nie należy stosować przewodów o większym przekroju, ponieważ może to wpłynąć na pewność połączenia.
• Czy złączka może być używana do przewodu neutralnego (N)? Złączka posiada oznaczenie PE (zielono-żółty) i jest dedykowana wyłącznie do przewodu ochronnego. Do przewodu neutralnego należy stosować złączki oznaczone kolorem niebieskim lub ogólnego przeznaczenia.
• Jaki stopień ochrony (IP) ma ta złączka? Produkt jako aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic nie posiada własnego stopnia ochrony – standardowo dla elementów montowanych w rozdzielnicach przyjmuje się IP20. Szczegółowe dane dotyczące ochrony obudowy należy sprawdzić w dokumentacji technicznej rozdzielnicy.
