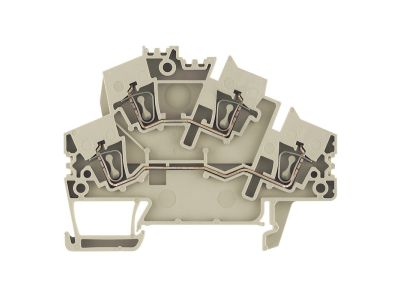

Złączka szynowa przelotowa ZDK 2.5-2 | 1790990000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5-2 (symbol 1790990000) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju do 2.5 mm². Dzięki konstrukcji przelotowej umożliwia wyprowadzenie przewodu z obu stron, co ułatwia prowadzenie instalacji w rozdzielnicach i szafach sterowniczych. Montowana na szynie DIN TH35 zapewnia standardową kompatybilność z modułową aparaturą elektryczną.

• Przekrój przewodu do 2.5 mm²: pozwala na podłączenie typowych przewodów instalacyjnych stosowanych w obwodach oświetleniowych, gniazd wtyczkowych i sterowania.
• Konstrukcja przelotowa: umożliwia swobodne prowadzenie przewodu przez złączkę, co skraca czas montażu i zmniejsza liczbę połączeń pośrednich.
• Montaż na szynie DIN TH35: gwarantuje szybkie i pewne osadzenie w rozdzielnicy, zgodnie z popularnym standardem dla aparatury modułowej.
• Wytrzymała obudowa z tworzywa termoplastycznego: zapewnia mechaniczną odporność i izolację elektryczną w warunkach normalnej pracy.
• Kompaktowe wymiary 1 moduł (18 mm): oszczędzają miejsce na szynie, umożliwiając gęste upakowanie aparatury.

Zgodność z Normami

Złączka szynowa przelotowa ZDK 2.5-2 spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczona jest do stosowania w instalacjach niskiego napięcia zgodnie z ogólnymi przepisami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Złączka ZDK 2.5-2 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zestykowe, bezpieczne połączenie przewodów w systemie szyny DIN. Idealnie nadaje się do:

• Łączenia przewodów fazowych i neutralnych w rozdzielnicach głównych i podrozdzielnicach.
• Budowy punktów rozdziału zasilania w szafach sterowniczych i automatyce budynkowej.
• Tworzenia połączeń przelotowych między aparaturą modułową (wyłączniki, styczniki) a zaciskami wejściowymi.
• Stosowania w obwodach sygnalizacyjnych i zasilających w tablicach bezpiecznikowych.

Wskazówki Montażowe

Montaż złączki szynowej przelotowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złączkę mocuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Do podłączenia przewodów używaj odpowiedniego narzędzia do zaciskania, a moment dokręcania śrub ustal według dokumentacji producenta. Stosuj przewody o przekroju dopasowanym do planowanego obciążenia – w tym modelu do 2.5 mm².

FAQ

• Czy złączka ZDK 2.5-2 nadaje się do przewodów linkowych? Tak, konstrukcja zacisku umożliwia podłączenie zarówno przewodów litych, jak i linkowych o przekroju do 2.5 mm². W przypadku przewodów linkowych zaleca się użycie końcówek tulejkowych.
• Jaki stopień ochrony ma złączka? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo obowiązuje stopień ochrony IP20 dla aparatury modułowej. Nie jest odporna na działanie wilgoci ani pyłu bez dodatkowej obudowy.
• Czy można stosować tę złączkę do łączenia przewodów o różnych przekrojach? Nie, zaleca się łączenie przewodów o jednakowym przekroju (do 2.5 mm²), aby zapewnić równomierny docisk i niski opór przejścia. W przypadku konieczności łączenia różnych przekrojów należy stosować dedykowane złączki stopniowane.
