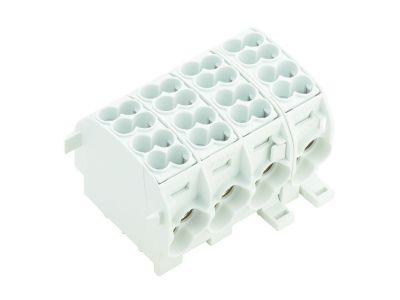

Złączka szynowa przelotowa WPD 401 2X25/2X16 4XGY | 1561800000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1561800000 (model WPD 401) umożliwia bezpieczne i pewne łączenie przewodów w rozdzielnicach modułowych. Wyposażona w dwa przyłącza dla przewodów o przekroju do 25 mm² oraz dwa dla przewodów do 16 mm², zapewnia elastyczność przy dystrybucji energii. Jej kompaktowa konstrukcja ułatwia montaż na standardowej szynie DIN (TH35).

• Przyłącza 2x25 mm² i 2x16 mm²: Umożliwiają podłączenie przewodów o różnych przekrojach, co zwiększa uniwersalność i pozwala dostosować instalację do konkretnych potrzeb.
• Konstrukcja przelotowa: Zapewnia ciągłość przewodu bez konieczności stosowania dodatkowych złączy, minimalizując liczbę punktów połączeniowych.
• Kolor szary (4XGY): Ułatwia szybką identyfikację złączki w rozdzielnicy, co przyspiesza prace serwisowe.
• Montaż na szynie TH35: Zgodność z typowymi rozdzielnicami modułowymi – proste i stabilne osadzenie bez użycia narzędzi.
• Materiał i wykonanie: Solidne zaciski gwarantują pewne połączenie przewodów przy zachowaniu niskiej rezystancji przejścia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jest zgodny z dyrektywą niskonapięciową, co potwierdza jego przydatność do stosowania w instalacjach elektrycznych.

Zastosowanie

Złączka szynowa przelotowa WPD 401 przeznaczona jest do stosowania w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest niezawodne łączenie przewodów zasilających. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów fazowych i neutralnych w szynach zbiorczych.
• Dystrybucja zasilania do odbiorników wymagających większych przekrojów przewodów (do 25 mm²).
• Tworzenie punktów rozgałęźnych w instalacjach przemysłowych i komercyjnych.
• Wymiana lub rozbudowa istniejących układów rozdzielczych bez konieczności stosowania dodatkowych listew zaciskowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Złączkę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy przygotować zgodnie z zaleceniami producenta – zdejmować izolację na odpowiednią długość i dokręcać zaciski momentem podanym w dokumentacji technicznej. Przekrój przewodów musi być dobrany do wartości prądu obciążenia (zgodnie z normami).

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka posiada dwa przyłącza dla przewodów o przekroju do 25 mm² oraz dwa dla przewodów do 16 mm².
• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest przeznaczona do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych.
• Jaki jest stopień ochrony (IP)? Jako aparatura do montażu wewnątrz rozdzielnic, złączka zapewnia ochronę typową dla tego typu urządzeń (IP20). Dokładne dane należy zweryfikować w dokumentacji technicznej producenta.
