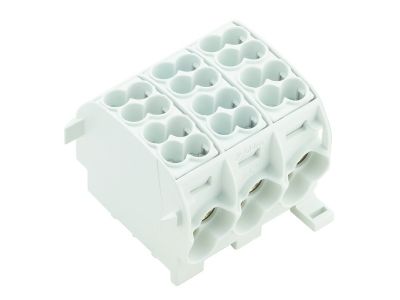

Złączka szynowa przelotowa WPD 301 2X25/2X16 3XGY | 1561130000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa Weidmüller WPD 301 (symbol 1561130000) umożliwia bezpieczne łączenie przewodów w instalacjach rozdzielczych. Dzięki przyłączom 2x25 mm² i 2x16 mm² pozwala na elastyczne zasilanie odbiorników o różnym przekroju, co upraszcza prowadzenie przewodów w szafie sterowniczej. Szerokość modułu zgodna z wymogami szyny TH35 zapewnia łatwy montaż.

• Przyłącza 2x25 mm² + 2x16 mm²: Umożliwiają przyłączanie przewodów o dwóch przekrojach, co daje elastyczność w projektowaniu obwodów bez konieczności stosowania dodatkowych złączek redukcyjnych.
• Konstrukcja przelotowa: Pozwala na prowadzenie przewodów bezpośrednio przez złączkę, co ogranicza liczbę punktów połączeniowych i zwiększa niezawodność instalacji.
• Montaż na szynę TH35 (DIN): Zapewnia szybkie i stabilne osadzenie w rozdzielnicy, zgodne z powszechnymi standardami aparatury modułowej.
• Kolorystyka szara (GY): Ułatwia identyfikację wizualną w rozdzielnicach o neutralnej kolorystyce.
• Materiał wysokiej jakości: Gwarantuje długotrwałą przewodność i odporność na wibracje oraz obciążenia mechaniczne.

Zgodność z Normami

Złączka Weidmüller WPD 301 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Przeznaczona jest do użytku w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa WPD 301 sprawdza się w różnorodnych instalacjach elektrycznych, zwłaszcza w rozdzielnicach i szafach sterowniczych. Umożliwia bezpieczne rozprowadzanie zasilania oraz łączenie obwodów sterowania i sygnalizacji.

• Rozdzielnice główne i podrozdzielnice – dystrybucja faz i neutralnego zasilania.
• Szafy sterownicze w automatyce przemysłowej – łączenie przewodów sterowniczych i zasilających.
• Systemy oświetlenia awaryjnego i sygnalizacji – bezpieczne przyłączanie przewodów o różnych przekrojach.
• Instalacje w budynkach użyteczności publicznej – elastyczne prowadzenie przewodów w puszkach przyłączeniowych.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wprowadzać do otworów przyłączeniowych i dokręcać śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do wartości prądów w obwodzie – zaleca się stosowanie przewodów miedzianych lub aluminiowych odpowiednich dla danego przekroju (25 mm² i 16 mm²). Po zamontowaniu zaleca się sprawdzenie połączenia próbą pociągnięcia przewodu.

FAQ

• Jaki maksymalny przekrój przewodu mogę przyłączyć? Złączka posiada przyłącza 2x25 mm² oraz 2x16 mm². Można stosować przewody o przekroju do 25 mm² (dla dwóch zacisków) oraz do 16 mm² (dla dwóch pozostałych).
• Jaki jest stopień ochrony złączki? Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic posiada stopień ochrony IP20. Złączka WPD 301 należy do tej kategorii, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12 mm.
• Czy złączka jest przeznaczona do przewodów aluminiowych? Złączka może być używana z przewodami aluminiowymi pod warunkiem zastosowania odpowiednich tulejek lub past kontaktowych – zaleca się weryfikację z dokumentacją techniczną producenta oraz sprawdzenie parametrów prądowych.
