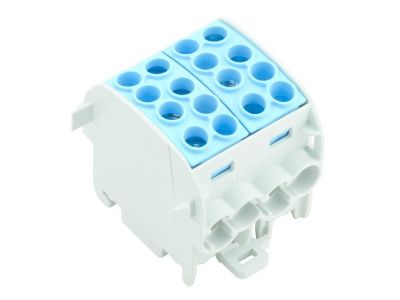

Złączka szynowa przelotowa WPD 202 4x35/4x25 BL | 1561700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 202 (symbol 1561700000) to element do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Oznaczenie 4x35/4x25 wskazuje na możliwość podłączenia przewodów o przekroju 35 mm² i 25 mm². Konstrukcja przelotowa ułatwia prowadzenie przewodów na wylot, co usprawnia okablowanie i optymalizuje wykorzystanie przestrzeni. Niebieski kolor (BL) wspiera szybką identyfikację wizualną podczas montażu.

• Przekrój przewodów 35 mm² i 25 mm²: Elastyczność w doborze do obwodów o różnym obciążeniu prądowym – od zasilania głównego po odgałęzienia.
• Konstrukcja przelotowa: Umożliwia prowadzenie przewodu na wylot bez konieczności tworzenia pętli – oszczędność miejsca i czasu instalacji.
• Kolor niebieski (BL): Wyraźne oznaczenie funkcji (np. neutralny) ułatwia prace serwisowe i rozbudowę.
• Kompaktowa budowa: Zajmuje minimalną przestrzeń na szynie – idealna do gęsto zabudowanych rozdzielnic.
• Solidny materiał izolacyjny: Wytrzymałość mechaniczna i odporność na temperaturę pracy w warunkach przemysłowych.

Zgodność z Normami

Złączka szynowa WPD 202 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt zaprojektowano zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne i trwałe połączenie przewodów o większych przekrojach. Znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz w systemach automatyki budynkowej.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie odgałęzień w szafach sterowniczych – np. dla styczników, przekaźników i zasilaczy.
• Prace modernizacyjne i rozbudowa istniejących instalacji – szybkie dołączanie nowych obwodów.
• Zastosowanie w systemach automatyki przemysłowej, gdzie wymagane są przewody o przekroju do 35 mm².

Wskazówki Montażowe

Montaż oraz demontaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy osadzić na szynie TH35 zgodnie z instrukcją producenta. Przed zaciskaniem przewodów upewnij się, że odizolowana żyła ma odpowiednią długość, a moment dokręcania śrub nie przekracza wartości podanej w dokumentacji technicznej. Przekrój przewodu należy dobrać do obciążenia obwodu oraz zabezpieczeń nadprądowych.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja umożliwia podłączenie zarówno przewodów jednożyłowych, jak i linkowych o przekroju w zakresie wskazanym na obudowie (35 mm² oraz 25 mm²).
• Jaki jest stopień ochrony złączki? Sam produkt jako element wewnętrznej zabudowy rozdzielnicy nie ma określonego stopnia IP – jego ochrona wynika z obudowy rozdzielnicy, w której jest zamontowany (np. IP20 dla szaf sterowniczych).
• Czy złączka ma oznaczenia ułatwiające identyfikację? Tak, kolor niebieski oraz nadruki na obudowie (WPD 202, 4x35/4x25) umożliwiają szybkie rozpoznanie modelu i zakresu przekrojów.
